Általános információ a CC ellenállásokról

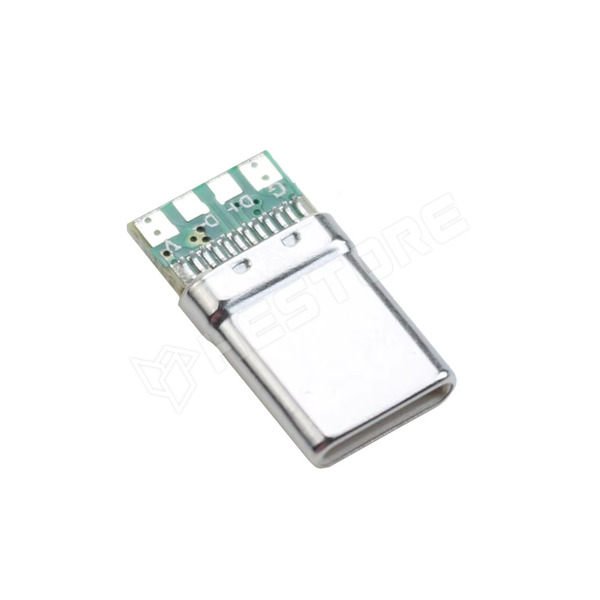

Az USB-C csatlakozók CC (Configuration Channel) lábai felelősek az eszközök közötti „kézfogásért”, ezért nem elég csak a tápfeszültséget (VBUS) és a földet (GND) bekötni. A CC lábakon lévő ellenállások határozzák meg a funkciót. Aljzatok (receptacle) esetén mindkét CC lábat (CC1, CC2) el kell látni ellenállással, a dugókon (plug) viszont eleve csak egy CC láb található, így oda egyetlen ellenállás kell.

Két fő típust, szerepkört különböztethetünk meg:

• Fogyasztó (Sink) - LEhúzó ellenállás(ok), 1 féle:

  • 5.1kΩ - tápot kér a forrástól (5V)

• Tápforrás (Source) - FELhúzó ellenállás(ok), áram beállítása

  • 56kΩ - alapértelmezett USB tápellátás (USB 2.0: 500mA, USB 3.x: 900mA)
  • 22kΩ - 1.5A
  • 10kΩ - 3A

Fontos:

• Fogyasztó (Sink) aljzat beépítése esetén a két lábat tilos összekötni, két különálló 5.1kΩ-os ellenállást kell alkalmazni a föld (GND) felé. Ennek hiányában az intelligens (E-marked) kábelekkel a csatlakozás sikertelen lesz. (A dugókon lévő egyetlen lábra ez a szabály értelemszerűen nem vonatkozik).
• Az ellenállásokkal történő beállítás kizárólag az alapértelmezett 5V-os feszültségre vonatkozik. A magasabb feszültségszintek (például 9V, 12V vagy 20V) eléréséhez az ellenállások helyett digitális kommunikáció, azaz az USB Power Delivery (PD) protokoll alkalmazása szükséges az eszköz és a forrás között.
