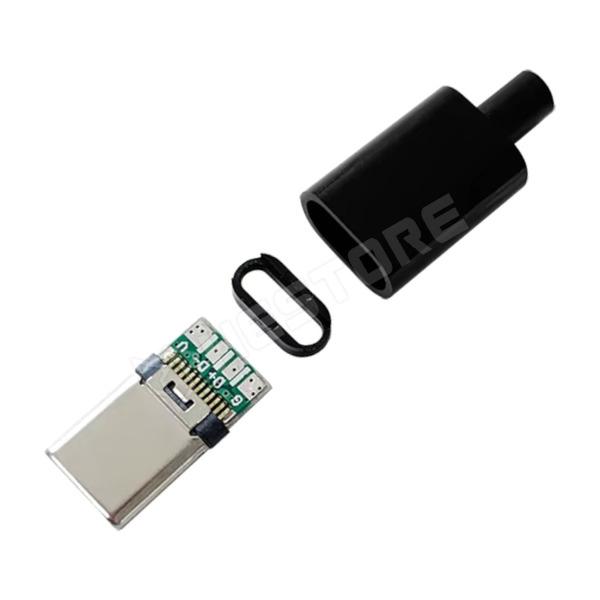

Általános információ a CC ellenállásokról

Az USB-C csatlakozók CC (Configuration Channel) (CC1 és CC2) lábai felelősek az eszközök közötti „kézfogásért”, ezért nem elég csak a tápfeszültséget (VBUS) és a földet (GND) bekötni.
A csatlakozó szimmetriájából adódóan mindkét CC lábat (CC1, CC2) el kell látni ellenállással.
A CC lábakon lévő ellenállások határozzák meg a funkciót.

Két fő típust, szerepkört különböztethetünk meg:

• Fogyasztó (Sink) - LEhúzó ellenállások, 1 féle:

  • 5.1kΩ - tápot kér a forrástól (5V)

• Tápforrás (Source) - FELhúzó ellenállások, áram beállítása

  • 56kΩ - alapértelmezett USB tápellátás (USB 2.0: 500mA, USB 3.x: 900mA)
  • 22kΩ - 1.5A
  • 10kΩ - 3A

Fontos:

• Fogyasztó (Sink) esetén a két lábat tilos összekötni, két különálló 5.1kΩ-os ellenállást kell alkalmazni a föld (GND) felé. Ennek hiányában az intelligens (E-markolt) kábelekkel a csatlakozás sikertelen lesz.
• Az ellenállásokkal történő beállítás kizárólag az alapértelmezett 5V-os feszültségre vonatkozik. A magasabb feszültségszintek (például 9V, 12V vagy 20V) eléréséhez az ellenállások helyett digitális kommunikáció, azaz az USB Power Delivery (PD) protokoll alkalmazása szükséges az eszköz és a forrás között.
