A Shelly 1 Gen3 a Shelly egy áramkörös okos relémoduljának, a 2. generációs Shelly PLUS 1-nek az új, továbbfejlesztett, harmadik generációs verziója, A Shelly Plus 1-hez hasonlóan a Shelly 1 GEN3 vezérelt áramköre is független a relé működéséhez szükséges tápfeszültségtől, így feszültségmentes szárazkontakt kapcsolásra is alkalmas. Fogyasztásmérő funkció nincs benne. Kompakt méretének köszönhetően könnyedén elhelyezhető kapcsolóaljzatok mögött, vagy adapter segítségével DIN-sínre szerelve elektromos szekrényben is.

A Shelly 1 Gen3 a Shelly egy áramkörös okos relémoduljának, a 2. generációs Shelly PLUS 1-nek az új, továbbfejlesztett, harmadik generációs verziója, A Shelly Plus 1-hez hasonlóan a Shelly 1 GEN3 vezérelt áramköre is független a relé működéséhez szükséges tápfeszültségtől, így feszültségmentes szárazkontakt kapcsolásra is alkalmas. Fogyasztásmérő funkció nincs benne. Kompakt méretének köszönhetően könnyedén elhelyezhető kapcsolóaljzatok mögött, vagy adapter segítségével DIN-sínre szerelve elektromos szekrényben is.

Ha fogyasztásmérős, 1 áramkörös relére van szükséged, válaszd a Shelly 1PM GEN3 okosrelét.

Mint minden más Shelly termék, ez is közvetlenül a Wi-Fi router-re kapcsolódik, nincs szükség az okosvezérléséhez helyi központra, hub-ra vagy átjáróra (brdige-re). Akár önállóan, csak 1 db eszköz is telepíthető egy elektromos fogyasztó vagy világítás automatizálására, de egy új építésű vagy felújítás előtt álló teljes ingatlan okosotthonná alakításához komplett rendszerként is jó választás.

Ez az egyik legkisebb méretű, WiFi-s eszköz kapcsolások okosvezérlésére. Apró mérete lehetővé teszi, hogy akár egy szabványos villanykapcsoló, konnektor mögé a kapcsolóaljzatba vagy egy villamossági kötődobozba beszereljük, akár utólag is.

Meglévő kapcsolók vagy konnektorok mögé a fali aljzatba elhelyezett Shelly 1 GEN3 segítségével a meglévő kapcsolóink, konnektoraink megtartásával tudjuk távvezérelni világításunkat vagy egyéb fogyasztókat, illetve követni ki/be kapcsolt státuszukat, így a termék ideális utólagos "okosításra" is. A Shelly 1 GEN3-at elterjedten használják egy gombos villanykapcsolók és konnektorok mögé szerelelve azok vezérlésére, 16A maximális teljesítménye konnektorok vezérélésére is alkalmassá teszi.

A Shelly 1 GEN3 relé - más kis Shelly okosrelékhez hasonlóan - tartalmaz egy kapcsoló bemenetet, azaz villanykapcsolók mögé beépítve továbbra is használhatjuk a fali villanykapcsolót a lámpa (vagy más fogyasztó) kapcsolására, és WiFi-n keresztül a távolból is kapcsolhatjuk a vezérelt lámpát vagy más eszközt, és számos időzítés is a rendelkezésünkre áll. A Shelly app-ban lehetőség van a kapcsoló letiltására is, - mely hasznos lehet kisgyerekek esetén néhány szobánál -, ilyen beállítások mellett csak az app-ból vezérelhető az adott relé.

A relé kompatibilis nem csak kétállású, de billenő (avagy csengő)kapcsolókkal is. Alternatív és keresztváltó kapcsolás bekötésére is alkalmas.

Auto-off funkciójával beállítható impulzuskapcsolási üzemmódra is.



A Shelly 1 GEN3 relé a (110V-240V AC / 12V DC / 24V-48V DC) tápellátásától független vezérelt áramkörrel rendelkezik, és alkalmas feszültségmentes (ún szárazkontakt) kapcsolásra, és max 16A AC vezérlésére is! Népszerű ezért olyan felhasználása is, ahol potenciálmentes kapcsolásra van szükség, például garázskapuk, kapunyitó motorok okosvezérlésére is alkalmazzák. Képes öntőzőrendszereknél használt 12V vagy 24V kapcsolására is.



A Shelly 1 GEN3 alkalmas motoros kapunyitók és garázskapuk okosítására is, mivel alkalmas feszültségmentes impulzuskapcsolásra is. Ha együtt használjuk a Shelly Plus Add-on kiegészítővel és egy mágneses ajtónyitás érzékelővel, akkor az APP-ban látjuk a kapu zárt/nyitott állapotát is.

Fontos: a Shelly 1 GEN3 működéséhez biztosított fázis és a kapcsoló(k)tól érkező kapcsolt fázis(ok) azonos fázisról kell, hogy érkezzen(ek), a Shelly 1 GEN3 nem alkalmas többfázisú működésre!

KÜLSŐ BORÍTÁS:

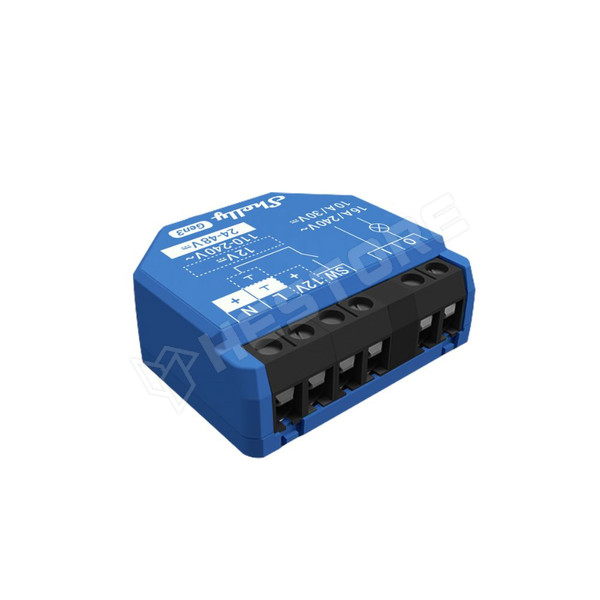

A Shelly 1 GEN3 elődjével azonos méretekkel rendelkezik, így a megszokott DIN adapterek a GEN3 relékhez is használhatók. Továbbá megtalálhatók rajta a bekötési rajzok, hogy egyszerűen és egyértelműen beköthető legyen.

BLUETOOTH PÁROSÍTÁS:

Párosításához az új Shelly Smart Control app-ra van szükség, a régi Shelly Cloud app-al nem kompatibilis. A párosítása a Shelly Plus 1-nél már megszokott gyorsasággal történik a beépített Bluetooth chip-nek köszönhetően.



ERŐSEBB PROCESSZOR, TÖBB FUNKCIÓ:

A Shelly Plus 1-ben található ESP32 processzor helyett a GEN3 termékekbe a Shelly saját fejlesztésű iOT chipje, a ESP-Shelly-C38F processzor került, mely még gyorsabb és erősebb CPU-t és dupla annyi, 8 MB memóriát tartalmaz, így továbbfejlesztett funkciókat és gyorsabb működést kínál a PLUS termékvonalnál.



TÚLMELEGEDÉS VÉDELEM:

A Shelly 1 Gen3 túlmelegedés-védelemmel van felszerelve, így még biztonságosabb működést garantál a fali aljzatokba szerelt kis helyen is.



SHELLY GEN3 FUNKCIÓK:

A termék:

• Támogatja a HTTP/HTTPS webhook-okat, így a Shelly Plus termékekhez hasionlóan könnyen csatlakozhatnak, értesíthetnek vagy vezérelhetnek kompatibilis termékeket vagy más automatizálási rendszereket
• Shelly Plus eszközökhöz hasonlóan támogatják a napkelte / napnyugta időpontjához időzített ki/bekapcsolásokat, immár +/-23 óra eltérés is megadható
• Akár 20 db (az eszközön tárolt, offline is működő) időzítést is képesek kezelni
• Támogatja az mjS szkripteket, lehetővé téve az ügyfelek számára saját funkciók és funkciók létrehozását! A Shelly GEN3 line eszközök lehetővé teszik több szkript együttes végrehajtását, a különböző triggerektől függően, mint a bemeneti/kimeneti állapot, az érzékelőadatok vagy WLAN-kérések
• A GEN3 Támogatja a virtuális komponenseket is, így akár további funkciók is létrehozhatók, és HTTP parancsokkal akár külső rendszerről is változtathatók ezek az értékek vagy állapotok
• Bluetooth átjáró funkciót is képes ellátni, sőt a GEN3 eszközök akár helyi felhő nélküli kapcsolatot is képesek kommunikálni a Shelly BLU érzékelőkkel és távirányítókkal, ennek köszönhetően sziget üzemű működés is megvalósítható a GEN3 és BLU eszközök között.



Időzíthetősége:

• A hét napjaira beállítható ki/bekapcsolási időzítés
• Támogatja napkeltéhez és napnyugtához kapcsolódó időzítéseket is (nem csak pontos időpontra, de pl. napnyugta + 5 óra típusú időzítéseket is.)
• Támogatja az auto-off és az auto-on időzítést is, azaz meghatározott idejű ki vagy bekapcsolt állapot utáni be vagy kikapcsolást is.



Támogatott üzemmódok:

• Felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Smart Control okostelefon app-ból és a https://control.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy
• Választhatunk LAN / helyi hálózati üzemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhetők
• Illetve működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt.



Cloud üzemmód esetén a  Shelly eszközök a Shelly Smart Control Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szepontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)

Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Smart Control használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tázfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.

A Shelly 1 GEN3 okosvezérléshez a gyártó saját ÚJ okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.

Integrációk:



A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home, Amazon Echo és Yandey Alice hangvezérlésével. A Shelly 1 GEN3 a Cloud és az MQTT vezérlést egyidejűleg is támogatja.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API

Szerelhetősége:

• A normál méretű kapcsolóaljzatba jellemzően befér a szerelvények mögé.
• DIN-sín adapterrel (külön termék).
• A Shelly Plus Add-On-al kompatibilis.

Egyéb műszaki paraméterek:

Tápfeszültség: 110-240V AC (±10%), és 24V-48V DC, 12V DC stabilized

Maximális teljesítmény: 3500W / 16A  (AC), 10A (DC)



Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
