HV-IGNITER-20KV-SMD

Name: HV-IGNITER-20KV-SMD
Brand: HESTORE
SKU: 100.519.54
Availability: InStock

15...20kV nagyfeszültségű! gyújtó modul, 7...15V DC / 15...20kV AC, 50kW

Összefoglaló, rendeltetés

Nagyfeszültségű gyújtó modul ívkisülési kísérletekhez, gázkisüléses csövek gyújtásához és oktatási projektekhez, 15...20KV kimeneti feszültséget generálva. H-hidas rezonáns topológiája 7...15V DC bemenetről 50W teljesítményt biztosít, alacsony hőtermeléssel, hűtőborda nélkül.

Figyelem!
- Ez a modul akár 20kV-ot állít elő, ami halálos feszültség emberre és állatra is!
- Kizárólag szakképzett villamos szakember helyezheti üzembe a modult!
- Csak megfelelő szigeteléssel, védőburkolatban használható!
- Kimenetét tilos megérinteni működés közben és lekapcsolás után is! A kondenzátorok töltve maradhatnak!
- A kimeneti vezetéket minden esetben megfelelő szigeteléssel kell ellátni!
- Oktatási és laborprojektekben nagyfeszültségű jelenségek szemléltetésére!

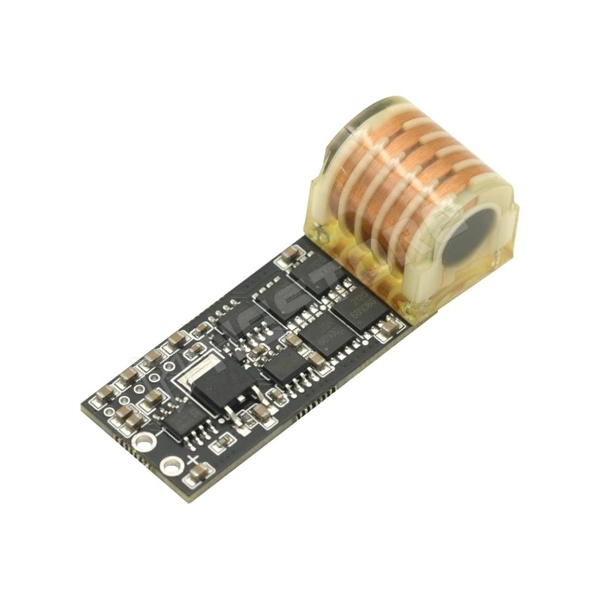

A nagyfeszültségű gyújtómodul H-hidas, 4 MOSFET-es rezonáns topológiát alkalmaz, amely nagy hatásfokú működést és nagy kimeneti teljesítményt biztosít. Alacsony hőtermelése miatt normál üzemben nincs szükség hűtőbordára. A modul 1...2 cm hosszú nagyfeszültségű ív létrehozására képes. A narancssárga elektromos ív hőmérséklete elérheti az 1200 °C-ot, így alkalmas vékony réz- és vasvezetékek megolvasztására, valamint gáz, alkohol, benzin, dízel, műanyag és papír meggyújtására.

- Tápfeszültség tartomány: 7...15V DC
- Ajánlott tápfeszültség: 12V DC
- Bemeneti áram: <2A
- Teljes terhelésű teljesítmény: 50W
- Kimeneti feszültség: 15...20KV
- Kimeneti áram: 5...15mA
- Áramköri lap mérete: 20 × 43mm
- Teljes méret: 20 × 60 x 25mm

A modul kiválóan használható:
• Ívkisülési kísérletekhez (plazma- és elektromos ív demonstrációk)
• Gázkisüléses csövek gyújtásához (pl. neoncső, kisülési lámpa)
• Gyújtórendszerekhez, ahol stabil nagyfeszültség szükséges
• Oktatási és laborprojektekben nagyfeszültségű jelenségek szemléltetésére

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)

Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/

Cikkszám: 100.519.54
