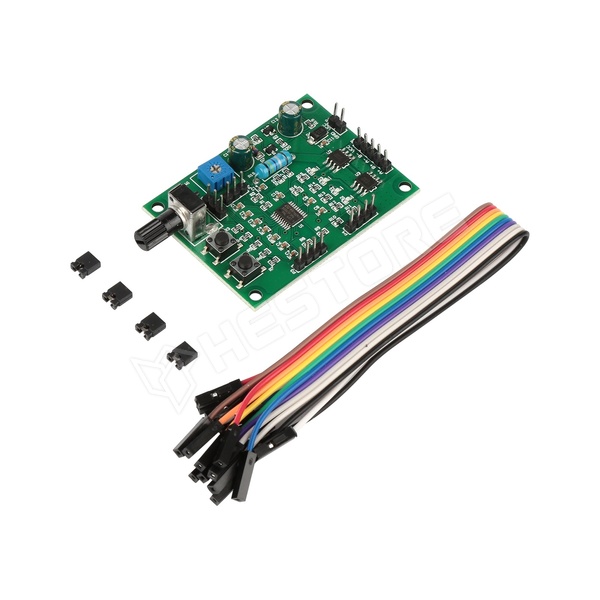

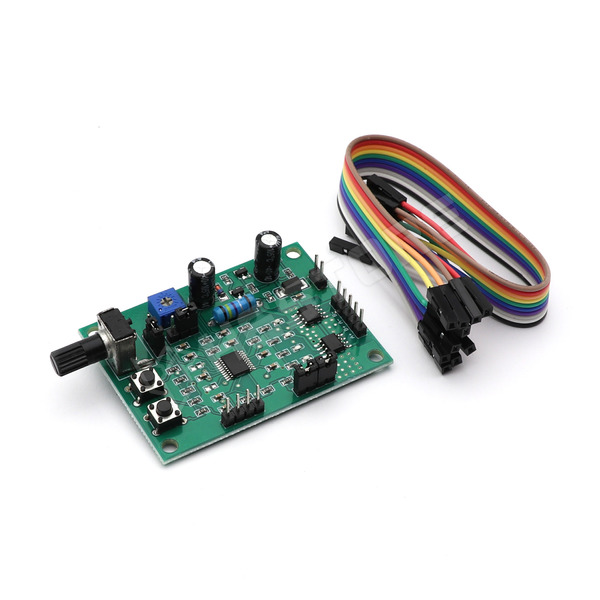

A modul léptetőmotorok fordulatszám-szabályozását biztosítja 5-12V DC tartományban. Beépített védelmi funkciókkal rendelkezik a biztonságos működés érdekében.

• Tápfeszültség: 5…12V DC

• Maximális motor-meghajtó áram: 800mA

• Támogatott motor: 2 fázisú, 4 vezetékes bipoláris léptetőmotor

• Támogatott motor: 4 fázisú, 5 vezetékes unipoláris léptetőmotor

• Motorcsatlakozó: P5, 2.54mm raszterű tüskesor

• 4 vezetékes motor bekötése: A+, B+, A−, B−

• 5 vezetékes motor bekötése: VCC, A, B, C, D

• Sebességszabályozás: W2 potenciométerrel

• Lassú sebességtartomány: 0.32…16lépés/s

• Gyors sebességtartomány: 16…800lépés/s

• Üzemmódok száma: 4

• Üzemmódok: Normal 1 / Normal 2 / Jog (Inching) / automatikus oda-vissza mozgás

• Automatikus oda-vissza mozgás lépésszáma: W1 trimmerrel állítható

• Hosszú úthossz tartománya: 200…1200 lépés

• Rövid úthossz tartománya: dokumentációtól függően 1…20 vagy 1…200 lépés

• Külső vezérlőbemenet: 2 végálláskapcsoló / érzékelő bemenet

• Szenzorbemenet logikája: aktív LOW

• Mechanikus végálláskapcsoló: NO + C érintkező

• Tápfeszültség-jelzés: LED

• Motor működésjelzés: 4 LED

• Védelem: fordított tápfeszültség-polaritás ellen

• Védelem: túláram ellen

• Védelem: túlmelegedés ellen

• Üzemi hőmérséklet: -20…+85°C

• Üzemi páratartalom: 5…85%RH

• NYÁK mérete: 60 × 44mm

• Maximális magasság: 16mm
