INV-150W

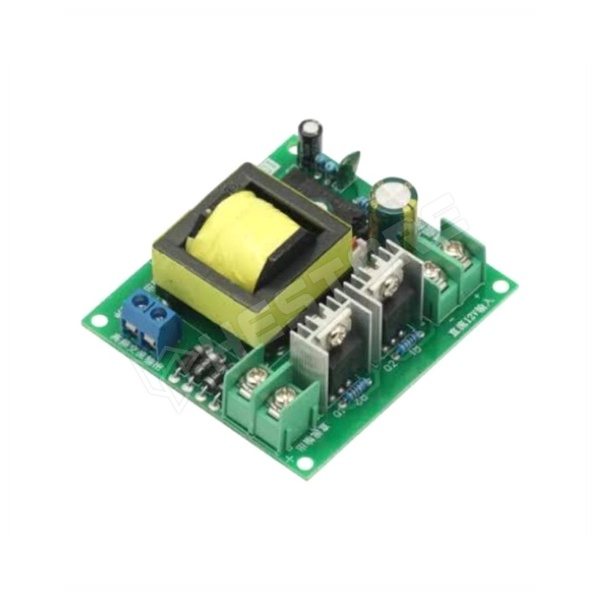

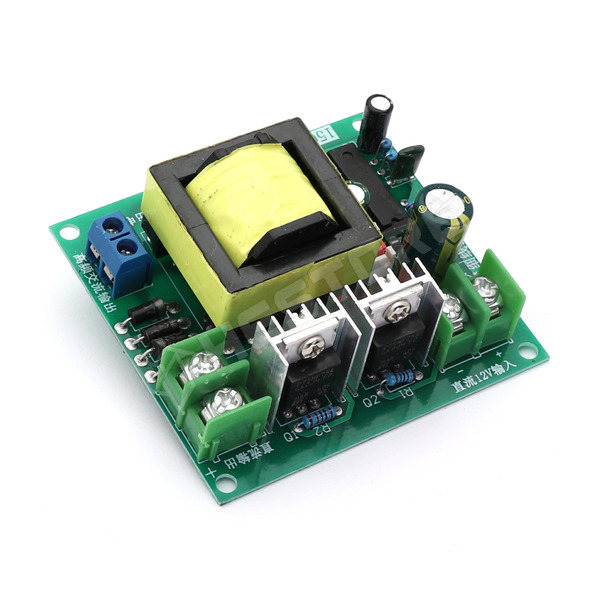

DC-AC / DC-DC Magasfrekvenciás Inverter FOKOZAT, 150W, bemenet: 12V DC, kimenet: 110V / 200V / 220V / 280V, 34.4kHz
Összefoglaló, rendeltetés
A 150W-os inverter modul 12V DC bemenetről választható 110V, 200V, 220V vagy 280V magasfrekvenciás AC vagy DC kimenetet biztosít. Step-up (boost), feszültségnövelő áramkörként modern kapcsolóüzemű tápegységek és rezisztív terhelések táplálására alkalmas.
Figyelem!
- A MODUL KIMENETE NINCS SZŰRVE ÉS STABILIZÁLVA! AZ AC KIMENET KÖZVETLEN TRANSZFORMÁTOR-SZEKUNDER, A DC KIMENET CSAK GRAETZ-EGYENIRÁNYÍTOTT. A SZÜKSÉGES SZŰRÉS, PUFFERELÉS ÉS VÉDELMEK KIALAKÍTÁSA A FELHASZNÁLÓ FELADATA!
- A modul nem hagyományos 50Hz-es hálózati áramot, hanem 34.4kHz-es magasfrekvenciás négyszögjelet, valamint egyenáramot (DC) állít elő!
- A kimenetválasztó tüskesor közvetlenül a főtrafó szekundereihez csatlakozik, így a belső soron mindig jelen lesznek a szekunderfeszültségek!
- Kizárólag szakképzett villamos szakember helyezheti üzembe, megfelelő érintésvédelmet biztosító készülékházba vagy burkolatba építve.
Ez a beépíthető feszültségnövelő (boost) áramköri modul 12V DC bemeneti feszültséget alakít át magasfeszültségű kimenetté. - A MODUL KIMENETE NINCS SZŰRVE ÉS STABILIZÁLVA! AZ AC KIMENET KÖZVETLEN TRANSZFORMÁTOR-SZEKUNDER, A DC KIMENET CSAK GRAETZ-EGYENIRÁNYÍTOTT. A SZÜKSÉGES SZŰRÉS, PUFFERELÉS ÉS VÉDELMEK KIALAKÍTÁSA A FELHASZNÁLÓ FELADATA!
- A modul nem hagyományos 50Hz-es hálózati áramot, hanem 34.4kHz-es magasfrekvenciás négyszögjelet, valamint egyenáramot (DC) állít elő!
- A kimenetválasztó tüskesor közvetlenül a főtrafó szekundereihez csatlakozik, így a belső soron mindig jelen lesznek a szekunderfeszültségek!
- Kizárólag szakképzett villamos szakember helyezheti üzembe, megfelelő érintésvédelmet biztosító készülékházba vagy burkolatba építve.
- Bemeneti feszültség: 12V DC
- Kimeneti feszültség: Választható (110V / 200V / 220V / 280V jumper segítségével)
- Kimeneti feszültség típusa: Magasfrekvenciás AC (34.4kHz négyszögjel) vagy DC (egyenáram)
- Maximális teljesítmény: 150W (100W felett ventilátoros hűtés szükséges)
- Méretek: 66 x 61mm
- Rögzítőfurat távolságok: 55.5 x 60.5mm
- Rögzítőfurat átmérő: 3.5mm
Kompatibilis eszközök:
- Kapcsolóüzemű tápegységek (SMPS): Modern laptoptöltők, mobiltelefon-töltők, TV-k, set-top boxok, LED TV-k (a DC kimenetre kötve, általában 100-240V bemenettel rendelkező eszközök).
- Rezisztív terhelések: Hagyományos izzószálas égők, egyszerű (nem hőfokszabályzós) forrasztópákák.
Mivel NEM HASZNÁLHATÓ (Tilos rákötni, mert leég!):
❌ AC villanymotorok, ventilátorok, hűtőgép-kompresszorok.
❌ Hagyományos (vasmagos) transzformátorral szerelt berendezések (pl. régi hifik, erősítők).
❌ Kondenzátoros előtétes olcsó LED lámpák (pl. éjjeli fények).
❌ Dimmerelhető / hőfokszabályzós készülékek.
⚠️ Biztonsági megjegyzés:
- Nincs beépített védelem: A modulkártya nem tartalmaz biztosítékot és zárlatvédelmet. A bemeneti 12V-os ágra egy 15A-es külső biztosíték beépítése kötelező!
- Mérés: A modul megfelelő vizsgálatához megfelelő sávszélességű oszcilloszkóp, valamint a várható feszültségszintnek megfelelő nagyfeszültségű differenciálszonda vagy HV mérőszonda szükséges.
Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)
Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/
Cikkszám: 100.520.14
Mennyiség (db):
Egységár ÁFA nélkül
| 1+ | 2 752 Ft |
|---|---|
| 5+ | 2 473 Ft |
| 10+ | 2 409 Ft |
| 20+ | 2 357 Ft |
| 50+ | 2 288 Ft |
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül.
Módosításához kattintson a fejléc
ikonjára.
ikonjára. | Elérhetőség | Menny. |
|---|---|
| Raktáron | > 25 |
| 10-15 munkanap | > 2000 |
