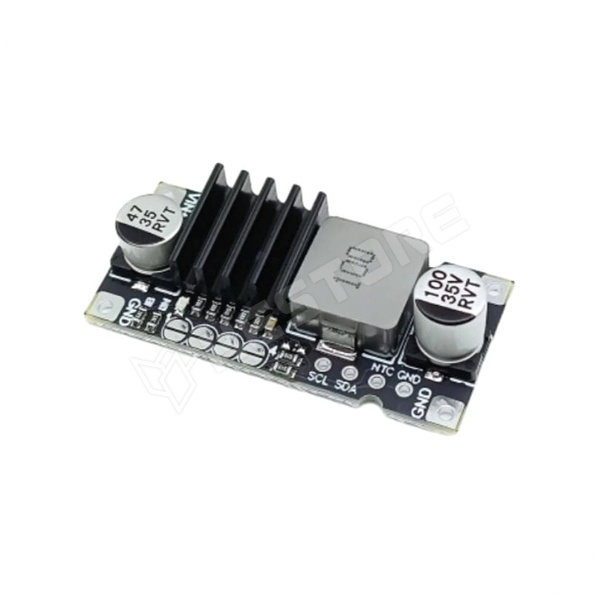

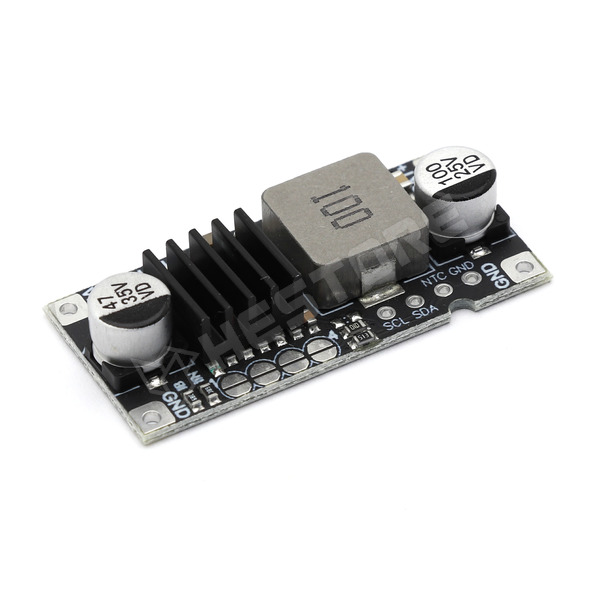

Lítium-ion akkumulátor töltő modul, step-down (buck) kialakítással, 1S-től 4S-ig terjedő akkumulátorcsomagok töltésére alkalmas. Maximális töltőárama 3A, maximális teljesítménye 40W. A modul kimeneti túláram-, túlfeszültség- és rövidzárlat-védelemmel rendelkezik. Step-down (buck), feszültségcsökkentő konverterként a bemeneti feszültségnek magasabbnak kell lennie, mint a teljesen feltöltött akkumulátor feszültsége.

- Tápfeszültség: 5...26V DC
- Támogatott akkumulátor sorozatok: 1S, 2S, 3S, 4S lítium-ion (a cellaszámot be kell állítani a nyákon)
- Maximális töltőáram: 3A
- Maximális töltési teljesítmény: 40W
- Védelem: Kimeneti túláram, túlfeszültség, rövidzárlat
- Alapértelmezett bemeneti áramkorlát: 2.5A
- Alapértelmezett töltőáram: 3A
- Interfész / Bővítés: I2C / I1C kommunikációs port (SCL/SDA MCU kommunikáció) és NTC hőmérséklet érzékelő csatlakozás (100 kOhm termisztor, B=4100).
- Méret: 36.2 x 17.2 x 7mm

Áramkorlátok és ellenállások beállítása:

A szükséges eredő ellenállás kiszámítási képlete mindkét oldalon: R_eredő = 75 kΩ / Áram (A).

Az áramértékeket a nyákon lévő párhuzamosan kapcsolt SMD ellenálláspárok határozzák meg.

Akkumulátor töltőáram beállítása (BAT oldal):

A nyákon a RICHG (hűtőborda alatt) és az IB ellenálláshelyek párhuzamosan vannak kötve. Gyárilag mindkét helyre 50 kΩ-os ellenállás van forrasztva (az eredő ellenállás így 25 kΩ).

• 3.0A töltőáram (25 kΩ eredő): RICHG = 50 kΩ, IB = 50 kΩ (Gyári alapértelmezés)

• 2.0A töltőáram (37,5 kΩ eredő): RICHG = 50 kΩ, IB = 150 kΩ

• 1.5A töltőáram (50 kΩ eredő): RICHG = 50 kΩ, IB = Kiforrasztva

• 1.0A töltőáram (75 kΩ eredő): RICHG = 75 kΩ, IB = Kiforrasztva

Bemeneti áramkorlát beállítása (VIN oldal):

A nyákon a RIADP (hűtőborda alatt, 75 kΩ) és az INN (50 kΩ) ellenálláshelyek párhuzamosan vannak kötve (gyári eredő ellenállás: 30 kΩ, ami 2,5A bemeneti áramkorlátot ad).

• 3.0A bemeneti áram (25 kΩ eredő): RIADP = 75 kΩ, INN = 37,5 kΩ

• 2.5A bemeneti áram (30 kΩ eredő): RIADP = 75 kΩ, INN = 50 kΩ (Gyári alapértelmezés)

• 2.0A bemeneti áram (37,5 kΩ eredő): RIADP = 75 kΩ, INN = 75 kΩ

• 1.5A bemeneti áram (50 kΩ eredő): RIADP = 75 kΩ, INN = 150 kΩ

• 1.0A bemeneti áram (75 kΩ eredő): RIADP = 75 kΩ, INN = Kiforrasztva

Megjegyzés: A ténylegesen megvalósuló töltőáram mindig a bemeneti oldalon és az akkumulátor oldalon beállított korlátok közül a kisebbik érték lesz.

Használati tudnivalók:

Nagyobb teljesítmény esetén gondoskodni kell a megfelelő forrasztásról, elegendő vastagságú vezetékekről és a tápegység megfelelő teljesítményéről.

A LED jelzőfény töltés közben villog, teljes töltöttség esetén folyamatosan világít.
