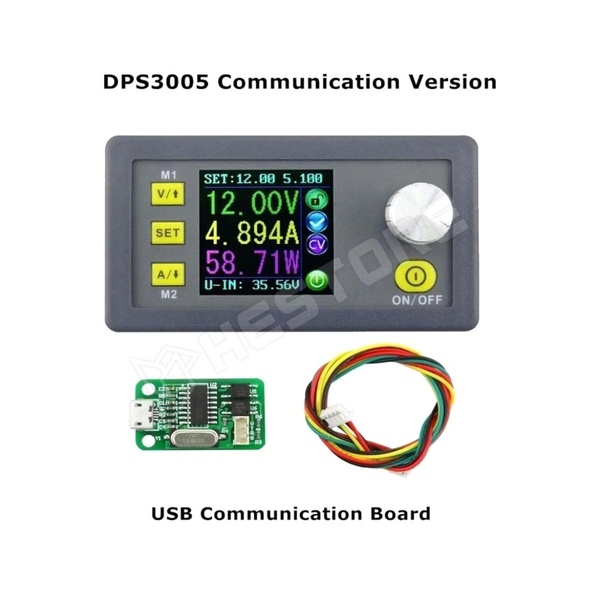

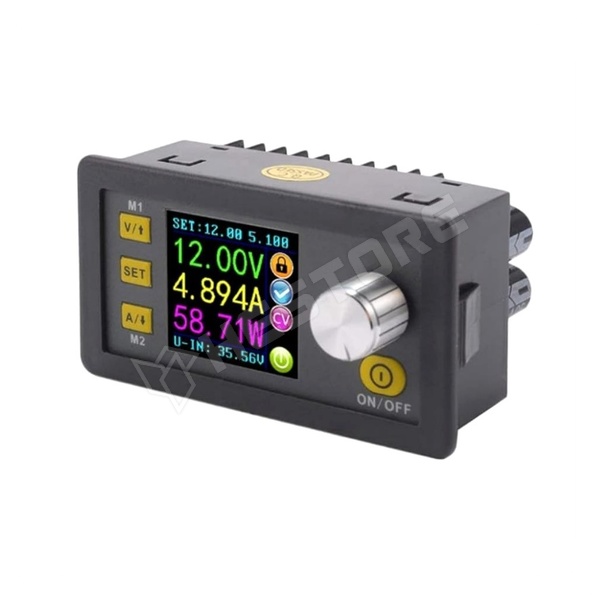

A DPS3005 egy állítható DC-DC feszültség- és áramátalakító step-down, buck modul. Beépített voltmérővel és ampermérővel, valamint színes kijelzővel rendelkezik. Lehetővé teszi a kimeneti feszültség és áram pontos beállítását és monitorozását.

- Tápfeszültség tartomány: 6.00...40.00V DC
- Kimeneti feszültség tartomány: 0...32.00V
- Kimeneti áram tartomány: 0...5.000A
- Kimeneti teljesítmény tartomány: 0...160.0W
- Kimeneti feszültség felbontás: 0.01V
- Kimeneti áram felbontás: 0.001A
- Kimeneti feszültség pontosság: ±(0.5% + 3 digit)
- Kimeneti áram pontosság: ±(0.5% + 5 digit)
- Méretek: 79 × 43 × 48mm
- Beépítési méret: 71 × 39mm

- A modul 10 előre beállított értékcsoportot tárol, és két tárolt csoport gyorsan előhívható. Az LCD kijelzőn megjelenik az előre beállított feszültség, bemeneti feszültség, kimeneti feszültség, előre beállított áram, kimeneti áram és kimeneti teljesítmény. A kimeneti állapotjelző terület mutatja a kimenet nyitott/zárt állapotát, az állandó feszültség és áram állapotát, a kimenet normalitását, a billentyűzár állapotát és az aktuálisan használt adatcsoportot. A beállítási felületen konfigurálhatók a túlfeszültség, túláram, túlterhelés értékek, az adatcsoportok és az LCD fényereje.
- Galvanikus függetlenség és bekötés: A kimenetet elszigetelten kell használni, több modul kimenete közvetlenül nem köthető sem sorosan, sem párhuzamosan. A vezetékek csatlakoztatását minden esetben árammentes állapotban végezze el! A feszültség alatti dugaszolás kimeneti feszültségtüskéket okozhat, ami a beépített biztosító és a kimeneti MOSFET-ek meghibásodásához vezethet.
- Elektrosztatikus védelem (ESD): Szerelés és beüzemelés során ügyeljen az ESD-védelemre, mert a csupasz áramköri elemek megérintése a vezérlő IC-k károsodását okozhatja.
- Bemeneti feszültség és hűtés: A megfelelő szabályozáshoz a bemeneti feszültségnek legalább az üzemi kimeneti feszültség 1,1-szeresének kell lennie. A modul passzív hűtőbordával szerelt, így tartósan nagy áramú működés esetén gondoskodni kell a megfelelő külső szellőzésről vagy aktív hűtésről (a modul leáll, ha a belső hőmérséklete meghaladja a 65 °C-ot).
- Bemeneti tápellátás szűrése: AC transzformátorról történő megtáplálás esetén kötelező egyenirányító híd és legalább 4700uF-os szűrőkondenzátor használata. Zajos vagy instabil egyenáramú tápforrásnál ajánlott egy bemeneti LC-szűrő beépítése (L>47uH, C>2200uF).
- Induktív terhelések kezelése: Egyenáramú motorok vagy más induktív terhelések csatlakoztatásakor a névleges áramfelvétel ne haladja meg a modul maximális kimeneti áramának 1/3-át (kb. 1,6 A). Ezenfelül a kimenettel párhuzamosan – záróirányban – egy védődiódát (ún. freewheeling diode) kell bekötni a kikapcsoláskor keletkező visszarúgó feszültség (back-EMF) kivédésére.
