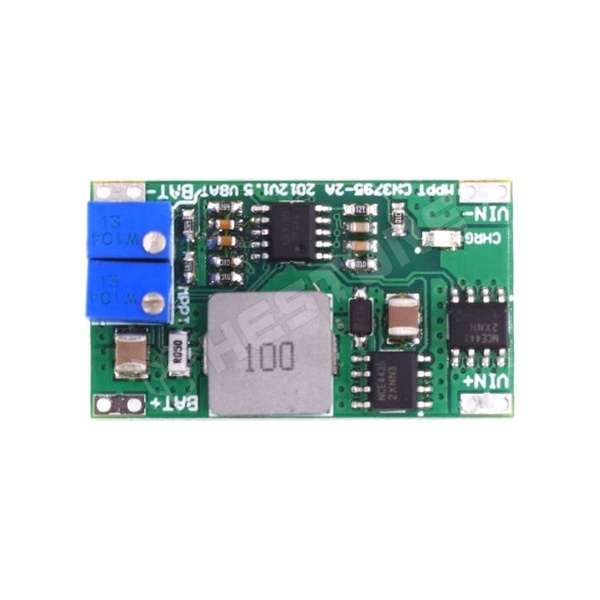

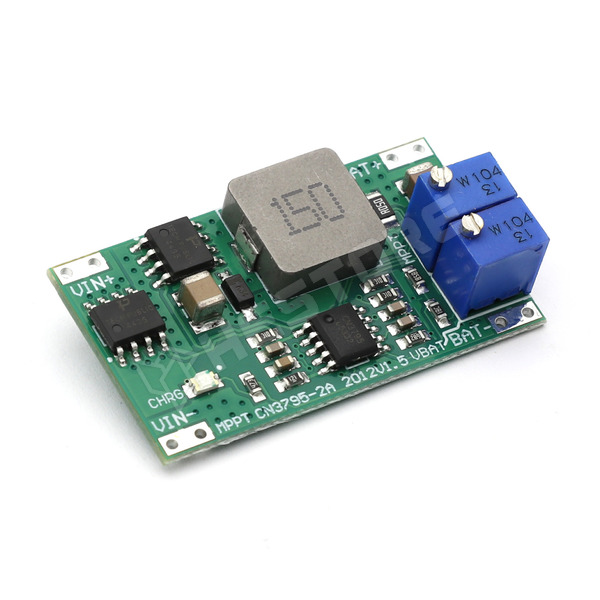

A CN3795 MPPT napelemes töltőmodul hatékony megoldást kínál lítium akkumulátorok töltésére fotovoltaikus panelekkel. Az MPPT (Maximum Power Point Tracking) technológia biztosítja a napelem maximális teljesítményének kihasználását változó fényviszonyok mellett.

- Vezérlő IC: CN3795
- Konverter topológia: step-down (buck), PWM kapcsolóüzemű
- Bemeneti feszültség: 6.6…28V DC
- Maximális ÜRESJÁRATI napelemfeszültség: 28V DC
- MPPT munkaponti feszültség: állítható (visszacsatolási referencia 1.205V)
- Akkumulátor töltési végfeszültsége: állítható, maximum 25V DC
- Li-ion akkumulátor: max. 5S normál 4.2V/cella
- LiFePO₄ akkumulátor: max. 6S, 3.65V/cella
- Támogatott akkumulátortípusok: Li-ion, LiFePO₄, lítium-titanát (LTO)
- Töltőáram: max. 2A
- Töltési mód: előtöltés / konstans áram (CC) / konstans feszültség (CV)
- Előtöltési küszöb: a beállított végfeszültség kb. 66.5%-a, előtöltési áram kb. 17.5%
- Töltés befejezési küszöb: a beállított töltőáram kb. 16%-a
- Kapcsolási frekvencia: kb. 310kHz

- Méretek: 35.5 × 20 x 10mm

Beállítás:
(a két osztót külön-külön állítva)

• Labortápegységgel állítsa be a kívánt munkaponti feszültséget, és kapcsolja a Vin bemenetre polaritáshelyesen. Mérje a multiméterrel az MPPT pontot, és állítsa a Vmp potmétert úgy, hogy a mért érték 1.205V legyen. A CN3795 ezt a feszültséget használja a beállított bemeneti munkapont szabályozásához.

• Labortápegységgel állítsa be az akkumulátorfeszültség felső határát (pl. 4.2V), majd kapcsolja a Vbat pontra polaritásheyesen. Mérje a multiméterrel az FB pontot, és állítsa a Vbat potmétert úgy, hogy a mért érték 1.205V legyen. Ez határozza meg a töltés CV végfeszültségét.
