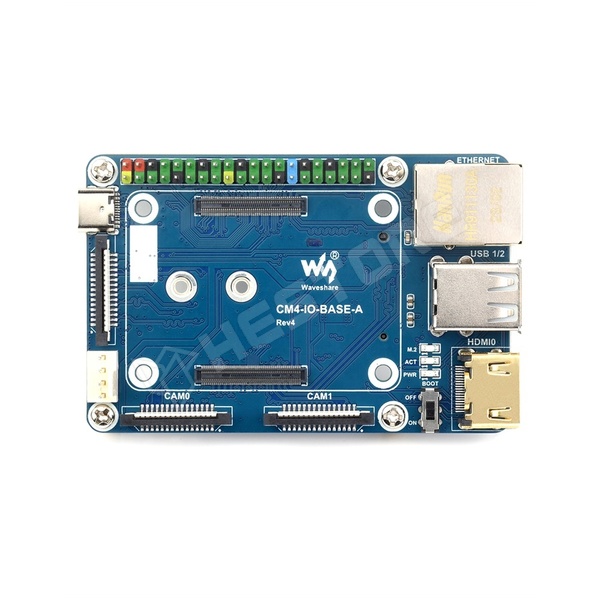

A Waveshare CM4-IO-BASE-A egy alaplap, amelyet a Raspberry Pi Compute Module 4-gyel való használatra terveztek, és 5V/2.5A USB Type-C interfészen keresztül táplálható.

- CM4 kártyatartó: Minden Compute Module 4 verzióhoz
- Hálózat: Gigabit Ethernet RJ45 interfész
- Csatlakozó: M.2 M KEY (kommunikációs modul vagy NVMe SSD támogatása)
- GPIO interfész: Raspberry Pi 40 tűs
- USB: 2x USB 2.0 Type-A, 2x FFC kimeneti interfész
- Kijelző: MIPI DSI interfész (15 tűs 1.0mm FPC csatlakozó)
- Kamera: 2x MIPI CSI-2 interfész (15 tűs 1.0mm FPC csatlakozó)
- Videó: 2x HDMI interfész (1x FFC kimeneti interfészt is tartalmaz), 4K30fps kimenet támogatása
- Tárhely: Beépített Micro SD kártyahely (eMMC nélküli verziókhoz)
- Ventilátor interfész: 5V, fordulatszám-szabályozás és mérés nélkül
- Tápellátás bemenet: 5V
- Méret: 85 x 56 mm
- Interfész: Gigabit Ethernet, M.2 M KEY, 40 tűs GPIO, USB 2.0, MIPI DSI, MIPI CSI-2, HDMI

- Tilos bármilyen eszközt csatlakoztatni vagy kihúzni, kivéve az USB és HDMI portokat, amíg az alaplap feszültség alatt van.
- Csak 5V-os ventilátorok támogatottak; 12V-os ventilátorok nem. Csatlakoztatás előtt ellenőrizze a ventilátor feszültségét. A ventilátor interfész nem rendelkezik vezérlővel, így a fordulatszám nem szabályozható.
- A DSI kijelző interfész a DSI0 interfész; a DSI1 kijelző interfész nincs bekötve.
- A Type-C interfész használható tápellátásra vagy USB SLAVE interfészként rendszerképek írásához.
- A CM4 megfelelő tápellátásának biztosítása érdekében ne csatlakoztasson más eszközöket, amikor a Type-C interfészt rendszerkép írására használja.
- Normál használat során a CM4-nek 5V 2A tápellátást kell biztosítani. Ennek hiányában problémák, például automatikus leállás vagy frekvenciacsökkentés léphetnek fel.
- Az M.2 interfész használatakor megfelelő csavarokat használjon. Más hosszúságú csavarok használata károsíthatja a CM4 modult.
- A modul nem rendelkezik védelemmel, ezért kerülje a tápellátás rövidzárlatát.
- Az USB 2.0 alapértelmezetten ki van kapcsolva. Aktiválásához adja hozzá a `dtoverlay=dwc2` és `dr_mode=host` paramétereket a `config.txt` fájlhoz.
- Az HDMI1 önálló használatához külön megvásárolható HDMI adapter szükséges.
- Az USB 3/4 és HDMI1 csatlakoztatásához adapterkártya használható.
- Ez a bővítőkártya nem támogatja a PoE funkciót.
- Az M.2 interfész tápellátása 1.5A-re korlátozott.
