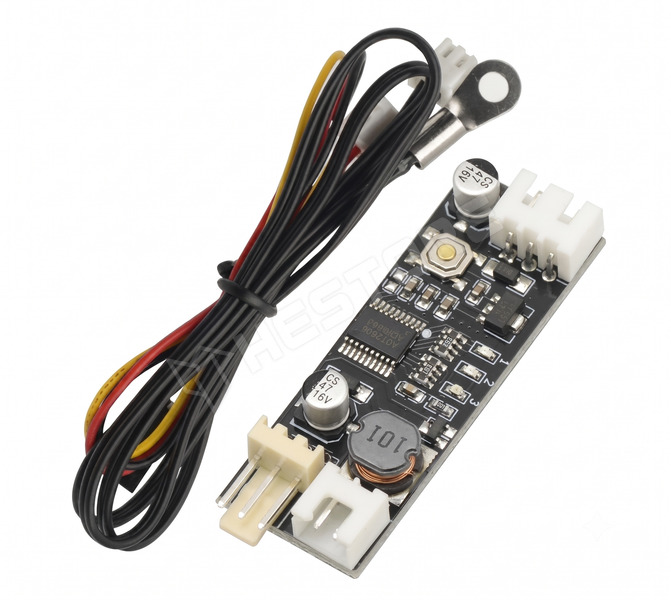

A PWM hőmérséklet- és fordulatszám szabályzó modul 12V-os ventilátorok fordulatszámát vezérli hőmérséklet-érzékelés alapján. Alkalmas rendszerhűtési és ipari alkalmazásokhoz, ahol a ventilátor sebességét automatikusan kell szabályozni.

- Üzemi feszültség: DC12V (9-14V tartomány)
- Bemeneti fordított polaritás védelem: Igen
- Kimeneti túlterhelés védelem: Nincs
- Ventilátor áram: 0.8A (nem túlterhelve)
- Hőmérséklet érzékelő paraméterei: NTC 50K B=3950, 50cm hossz
- Hőmérséklet érzékelő hőállósága: Gyűrűs érzékelő 110℃
- PWM kimeneti tartomány: 5%-100%
- Működési hőmérséklet: -20℃~60℃
- Méret: 43mm x 18mm x 9mm
- Interfész: XH-3P (táp), KF2510-3P (ventilátor), XH-2P (érzékelő)

2. Manuális Mód (Manual Mode — Szonda nélkül)

• Fordulatszám növelése: Nyomja meg egyszer a gombot (+5%).
• Fordulatszám csökkentése: Nyomja meg kétszer (dupla kattintás) a gombot (-5%).
• Mentés: Ne nyúljon hozzá 20 másodpercig. A 2-es LED gyors villogása jelzi a mentést. Miután elaludt, az érték elmentődött.

3. Automata Mód (Automatic Mode — Szondával)

• A ventilátor a manuálisan beállított alapértékről indul, és a hőmérséklet emelkedésével arányosan gyorsul fel teljesen.
• Belépés a beállításokba: Nyomja meg hosszan a gombot.
• Indítási hőmérséklet (Tu - lassú villogás): Nyomkodja a gombot a kívánt hőfok LED-kombinációjáig, majd nyomja hosszan a továbblépéshez.
• Gyorsulási tartomány (Td - gyors villogás): Állítsa be a kívánt tartomány szélességét (pl. 10°C), majd nyomja hosszan a mentéshez és kilépéshez.

4. Leállítási Stratégia (Shutdown Strategy)

• Áramtalanítsa a modult, tartsa nyomva a gombot, majd helyezze áram alá. Tartsa nyomva ~3 másodpercig (amíg a LED-ek villogni kezdenek), majd engedje el.
• A gomb nyomogatásával választhat, hogy a ventilátor soha ne álljon le (1. mód), vagy a beállított küszöbérték alá esve 2°C-nál (2. mód), illetve 5°C-nál (3. mód) kapcsoljon ki teljesen. Mentéshez nyomja hosszan a gombot.
