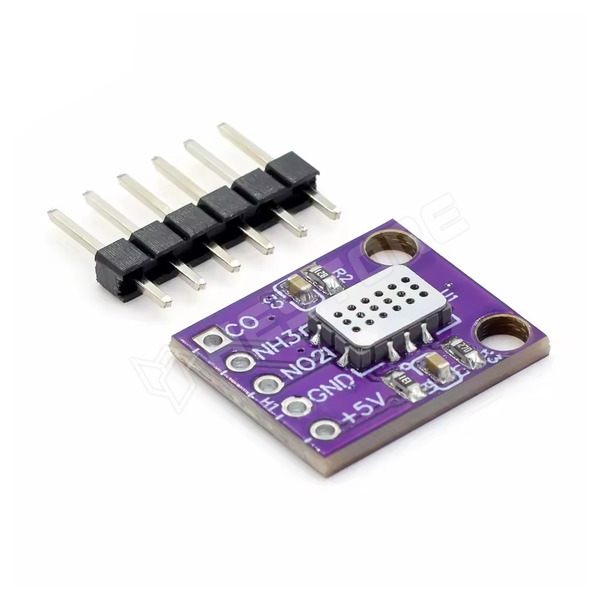

A MiCS-6814 egy MEMS technológiájú, fém-oxid félvezetős gázérzékelő modul. Három egymástól független érzékelőelemet tartalmaz a redukáló gázok, az oxidáló gázok és az ammónia érzékelésére.

• Tápfeszültség: 4.9…5.1V DC

• Áramfelvétel: tipikusan kb. 88mA

• Teljesítményfelvétel: tipikusan kb. 0.44W

• Érzékelési technológia: MEMS fém-oxid félvezető, MOS

• Érzékelőelemek száma: 3

• Érzékelőcsatornák: RED, OX és NH3

• Elsődleges érzékelhető gázok: szén-monoxid, nitrogén-dioxid és ammónia

• További érzékelhető gázok: etanol, hidrogén, metán, propán és izobután

• mérési tartományok:

  • Szén-monoxid mérési tartománya: 1…1000ppm
  • Nitrogén-dioxid mérési tartománya: 0.05…10ppm
  • Ammónia mérési tartománya: 1…500ppm
  • Etanol mérési tartománya: 10…500ppm
  • Hidrogén mérési tartománya: 1…1000ppm
  • Metán érzékelési tartománya: >1000ppm
  • Propán érzékelési tartománya: >1000ppm
  • Izobután érzékelési tartománya: >1000ppm

• RED érzékelő ellenállása tiszta levegőben: 100…1500kΩ

• OX érzékelő ellenállása tiszta levegőben: 0.8…20kΩ

• NH3 érzékelő ellenállása tiszta levegőben: 10…1500kΩ

• Fűtőelemek névleges feszültsége, RED/OX/NH3: 2.4V / 1.7V / 2.2V

• Fűtőelemek névleges árama, RED/OX/NH3: 32mA / 26mA / 30mA

• Fűtőelemek névleges teljesítménye, RED/OX/NH3: 76mW / 43mW / 66mW

• Kimenet: 3 analóg érzékelőcsatorna

• Kimeneti csatornák: RED/CO, OX/NO2 és NH3

• Csatlakozás: 5 pólusú tüskesor

• Csatlakozások: 5V, GND, RED/CO, OX/NO2 és NH3

• Bemelegedési idő: legalább 30s

• Üzemi páratartalom: 5…95%RH

• Üzemi hőmérséklet: -30…85°C

• Érzékelő mérete: 5 × 7 × 1.55mm

• Modul mérete: kb. 16.9 × 14.1 × 3.2mm

Megjegyzések:

• A kiértékeléshez megfelelő terhelőellenállás, analóg-digitális átalakító és szoftveres kalibráció szükséges.
• Az érzékelőelemek több különböző gázra is reagálnak, ezért a modul nem tekinthető teljesen gázszelektív mérőeszköznek.
• Pontosabb és összehasonlítható mérésekhez tiszta levegőn meghatározott referenciaérték és rendszeres kalibráció szükséges.
• Bekapcsolás után legalább 30s bemelegedés szükséges, stabil méréshez többperces bemelegítés ajánlott.
• A szenzort védeni kell a víztől, portól, szilikongőztől, nagy koncentrációjú szerves oldószerektől és cigarettafüsttől.
• Biztonságtechnikai, életvédelmi vagy hitelesített gázriasztó berendezés részeként önmagában nem használható.
