EP-ARHAT

Name: EP-ARHAT
Brand: WAVESHARE
SKU: 100.510.79
Availability: InStock

Univerzális E-papír shield Arduino R3-hoz

Leírás

Ez egy univerzális meghajtópanel Arduino/NUCLEO és nyers (raw) e-Paper panelek csatlakoztatásához, amely különféle SPI interfészes Waveshare e-Paper kijelzők meghajtására használható.

Jellemzők

Szabványos Arduino csatlakozás, kompatibilis például az UNO, Leonardo, NUCLEO és XNUCLEO vezérlőpanelekkel
Beépített feszültségszint-illesztő, kompatibilis 3.3V-os és 5V-os MCU-kkal
Beépített külső RAM, nagyobb rendelkezésre álló memóriaterület
Micro SD foglalat, a megjelenítendő képek TF-kártyán tárolhatók
Fenntartott vezérlő interfész más vezérlőpanelek csatlakoztatásához
Fejlesztői példák és kézikönyv mellékelve (Arduino/STM32 példaprogramokkal

Műszaki adatok

Tápfeszültség: 3.3V / 5V
Interfész: 3 vezetékes SPI, 4 vezetékes SPI (alapértelmezett)
RAM méret: 1 Mbit/128 Kbyte
Méret: 53.34 mm × 53.34 mm

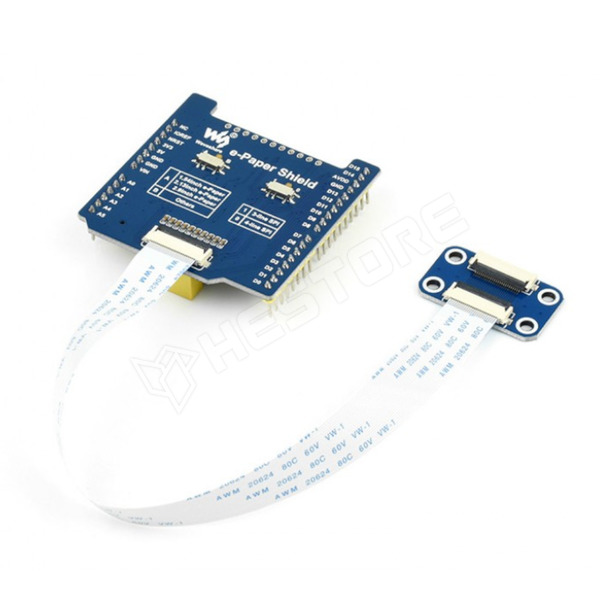

Csomag tartalma

e-Paper Shield x1
e-Paper Adapter x1
24PIN FFC x1

Interfész:

PIN	Arduino/NUCLEO PIN	DESCRIPTION
VCC	5V	Power
GND	GND	Ground
SCK	SCK	SPI clock input
MOSI	MOSI	SPI data input
MISO	MISO	SPI data output
EPD_CS	D10	e-Paper chip selection
EPD_DC	D9	e-Paper data/command
EPD_RST	D8	e-Paper reset
EPD_BUSY	D7	e-Paper busy
SD_CS	D6	SD card chip selection
SPIRAM_CS	D5	SPI RAM chip selection

Gyártó	WAVESHARE

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)

Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/

Cikkszám: 100.510.79
