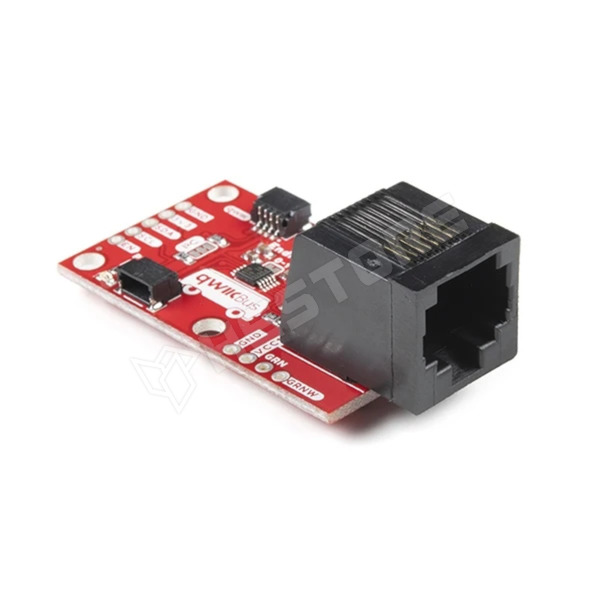

A SparkFun QwiicBus EndPoint az egyik leggyorsabb és legegyszerűbb módja az I2C kommunikációs busz hatótávolságának növelésére. A modul az NXP PCA9615 IC-jét használja, amely a két hagyományos I2C jelet négy differenciális jellé alakítja: kettőt az SCL-hez és kettőt az SDA-hoz. A differenciális jelek Ethernet-kábelen keresztül kerülnek továbbításra, amely a panel beépített RJ-45 csatlakozóihoz kapcsolódik. A differenciális jelátvitel lehetővé teszi, hogy az I2C jelek akár 30 méteres távolságot is áthidaljanak a jelintegritás megőrzése mellett.

A rendszer használatát tovább egyszerűsíti, hogy minden kommunikáció kizárólag I2C-n keresztül történik, a praktikus Qwiic rendszer használatával, így a csatlakoztatáshoz nincs szükség forrasztásra. Ugyanakkor a panelen 0,1 hüvelykes kiosztású tüskesorhelyek is rendelkezésre állnak azok számára, akik próbapanelt szeretnének használni.

A QwiicBus EndPoint egyik legnagyobb előnye az egyszerűsége. Más I2C távolságnövelő megoldások általában megkövetelik, hogy az I2C kommunikációt egy másik protokollba — például RS-485-be vagy 1-Wire-ba — ágyazzák. A PCA9615 azonban differenciális adó-vevő alkalmazásával közvetlenül megőrzi az I2C protokoll használatát.

A differenciális I2C breakout frissített változata két további, 0,1 hüvelykes kiosztású kivezetést is tartalmaz, amelyek az RJ-45 csatlakozó nem használt érpárjához kapcsolódnak, így a felhasználók ezt a szabad érpárt tetszőleges célra felhasználhatják.

Legyen szó egy autonóm jármű motorzaj által terhelt I2C érzékelőjének nagyobb távolságú csatlakoztatásáról, vagy egy kiterjedt érzékelőhálózat kialakításáról otthon vagy irodában, a QwiicBus EndPoint kiváló megoldást kínál a hatótávolság növelésére és a zajérzékenység csökkentésére.

Jellemzők és specifikációk
- PCA9615 buszmeghajtó IC-t használ
- I2C tápfeszültség-tartomány: 2,3–5,5 V
- Differenciális oldal tápfeszültség-tartománya: 3–5,5 V
- Többféle tápellátási konfiguráció az alkalmazási igényeknek megfelelően
- Az I2C busz akár 30 méterig meghosszabbítható
- 2db Qwiic csatlakozó
