ZMPT101B-M

Name: ZMPT101B-M
Brand: HESTORE
SKU: 100.504.89
Availability: InStock

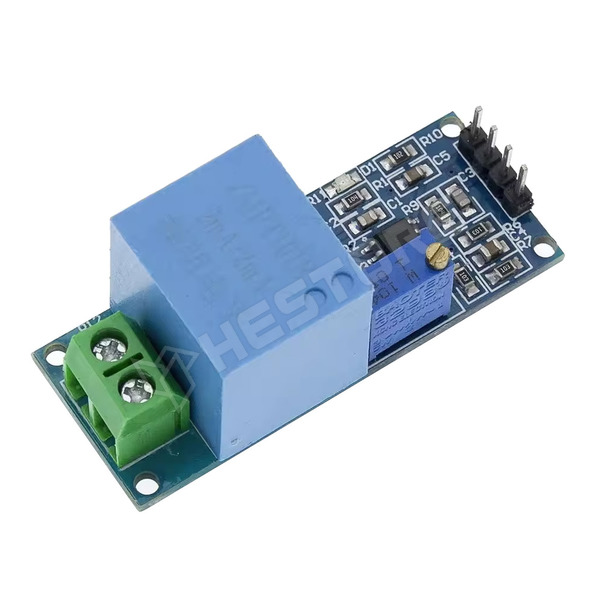

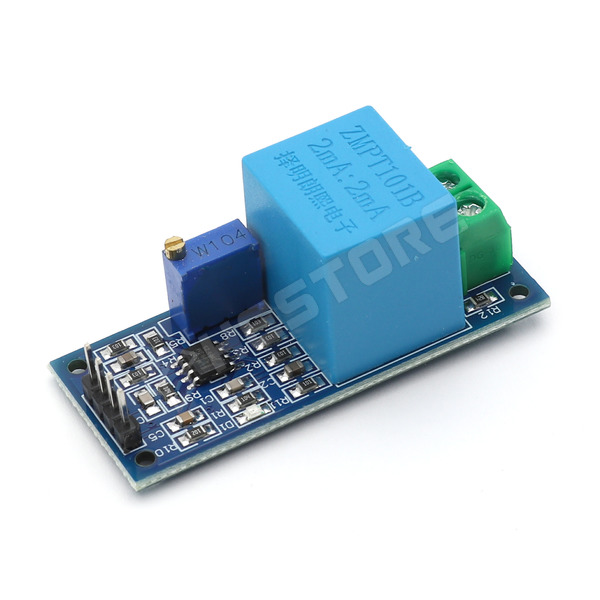

ZMPT101B alapú, aktív egyfázisú AC feszültségmérő modul, LM358, 5V DC

Összefoglaló, rendeltetés

Egyfázisú AC feszültségmérő modul 0-250V AC tartományban mér, 4kV galvanikus leválasztással védve a kisfeszültségű áramkört. A kimeneti analóg jel amplitúdója potenciométerrel kalibrálható, 5V DC tápfeszültséggel működik.

Figyelem!
A modul bemeneti oldala közvetlenül a hálózati feszültségre csatlakozik.
Kizárólag szakképzett villamos szakember helyezheti üzembe a készüléket, erre megfelelő kapcsoló/vezérlőszekrényben.

A ZMPT101B típusú feszültségtranszformátor galvanikus leválasztást biztosít a nagyfeszültségű hálózat és a kisfeszültségű mérőkör között.
Műveleti erősítő: LM358
A modulon található potenciométerrel szabályozható a kimeneti analóg szinusz hullám amplitúdója (erősítés). Ezzel kalibrálható, hogy a 230V-os bemenet mekkora kimeneti feszültségcsúcsot eredményezzen.
A kimeneti jel alapértelmezetten a tápfeszültség felére van eltolva: DC offszet: VCC/2 (soros kondenzátorral (pl. 1uF) a DC összetevő szűrhető)

Üzemi hőmérséklet	-40...70°C
Tápfeszültség	5V DC
Szigetelés feszültsége	4kV
Méretek	50 x 20mm
Transzformátor típusa	ZMPT101B
Pontosság	±0.2%
Kimeneti jel	analóg
Méréstartomány	0...250V AC
