WIFI-R3-MEGA

Name: WIFI-R3-MEGA
Brand: HESTORE
SKU: 100.442.55
Availability: InStock

Atmega2560, ESP8266 WiFi, 256KB, CH340G

Összefoglaló, rendeltetés

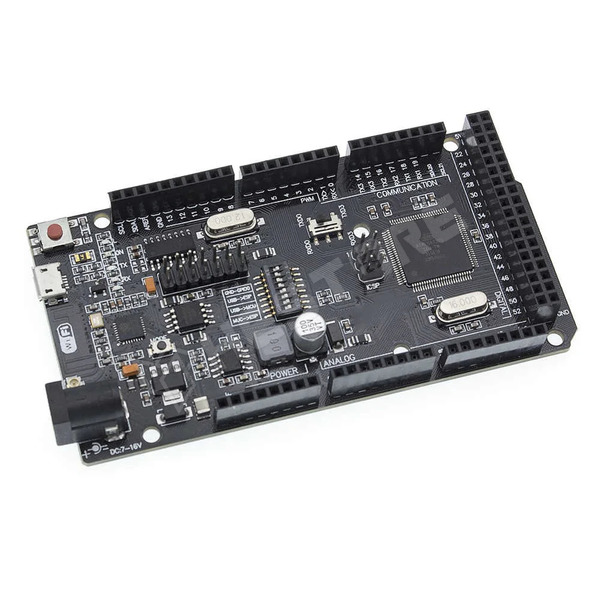

WIFI-R3-MEGA ATmega2560 mikrokontrollert és ESP8266 Wi-Fi modult integrál IoT és beágyazott rendszerekhez. 256KB Flash, 8MB kiegészítő Flash memóriával, 54 digitális és 16 analóg I/O-val rendelkezik. CH340G USB-TTL konverter és SerialOTA funkció segíti az egyszerű programozást.

Tipp!
A kártya gyárilag bootloader nélkül érkezik a maximális memória és a késleltetésmentes indulás érdekében, de szükség esetén ICSP-n keresztül AVR programozóval, vagy Arduinoval könnyen feltölthető rá.

Tulajdonságok

Mikrokontroller: ATmega2560
Wi-Fi IC: ESP8266
USB-TTL átalakító: CH340G
micro USB bemeneti feszültség: 5V DC (max. 500mA)
DC csatlakozó bemeneti feszültség: 7...16V DC
Logikai szint: 5V
Wi-Fi: 802.11 b/g/n 2.4 GHz
USB: Micro USB
Órajel: 16MHz
Digitális I/O: 54
Analóg I/O: 16
Memóriaméret: 256KB
Adat-RAM típusa/mérete: 8KB
Adat-ROM típusa/mérete: 4KB
Interfész típusa: Soros/OTA
Antenna csatlakozó: U.FL (IPEX1)
Méretek: 105.5 x 54 x 15.5mm

Tápellátás és kimeneti terhelhetőség

A kártya 3.3V-os kimenete az 5V-os fő tápsínből nyeri az áramot, így a két kimenet áramfelvétele közös kereten osztozik. A modul saját alapfogyasztása kb. 100...150mA.

-Külső DC táplálás esetén (7...16V DC):
Az 5V-os fő szabályzó összesen max. 1.6A áramot tud leadni.

Kizárólag 5V-os terhelésnél: a külső eszközöknek max. 1.45A marad.
Kizárólag 3.3V-os terhelésnél: a szabályzó védelme miatt max. 850mA vehető fel.
Vegyes használatnál: a modul saját fogyasztása és a két kimenet együttes áramfelvétele nem haladhatja meg az 1.6A-t.

-USB táplálás esetén (5V Micro-USB):
A beépített biztosíték és az USB-port miatt a teljes áramkeret mindössze 500mA.

A külső szenzoroknak és moduloknak (akár 5V-os, akár 3.3V-os kimenetet használ) összesen legfeljebb 250...350mA marad.

Nagyobb áramigényű alkatrészek (pl. relék, szervók) esetén mindenképpen a külső DC táplálás használata szükséges.

Használat:

1: A tolókapcsoló (RXD0/TXD0 <-> RXD3/TXD3) beállítása

Javasolt állás (RXD3 / TXD3): Mindig tartsa a tolókapcsolót ebben az állásban az ATmega2560 vagy az ESP8266 programozása során, valamint az eszközök közötti normál soros kommunikáció közben. Ez biztosítja, hogy az ESP8266 modul a hardveres Serial3 portra csatlakozzon, így elkerülhetők a programozásért felelős fő soros porton (Serial0) fellépő jelütközések és időtúllépési (timeout) hibák.
Speciális állás (RXD0 / TXD0): Ezt az állást kizárólag akkor használja, ha kifejezetten az ATmega2560 Serial0 (fő) portján keresztül kívánja közvetlenül vezérelni az ESP8266 modult.

2: A DIP-kapcsoló üzemmódjai

Az egyes műveletek elvégzéséhez állítsa a 8 állású DIP-kapcsolót az alábbi táblázatnak megfelelő pozíciókba:

Művelet / Üzemmód	1	2	3	4	5	6	7	8
ATmega2560 programozása (USB)	OFF	OFF	ON	ON	OFF	OFF	OFF	N/A
ESP8266 programozása (USB)	OFF	OFF	OFF	OFF	ON	ON	ON	N/A
ESP8266 önálló soros monitorozása	OFF	OFF	OFF	OFF	ON	ON	OFF	N/A
ATmega2560 + ESP8266 összekapcsolt üzemmód	ON	ON	OFF	OFF	OFF	OFF	OFF	N/A
Teljesen független működés (USB nélkül)	OFF	OFF	OFF	OFF	OFF	OFF	OFF	N/A

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)

Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/

Cikkszám: 100.442.55
