JYQD-MSC

Name: JYQD-MSC
Brand: HESTORE
SKU: 100.422.33
Availability: InStock

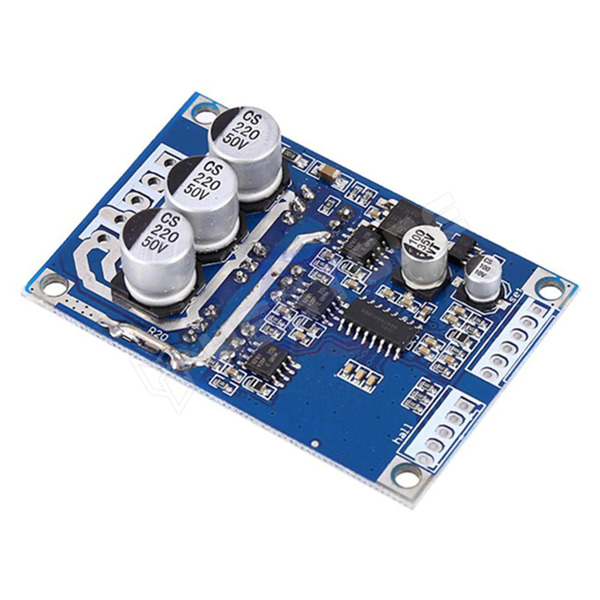

500W kefe nélküli motor meghajtó (BLDC), Hall szenzor bemenettel

Összefoglaló, rendeltetés

500W-os kefe nélküli motor meghajtó Hall szenzor bemenettel 12-36V DC motorok precíz fordulatszám- és irányvezérlésére szolgál. A modul túláramvédelemmel, valamint 0.1-5V DC sebességszabályozó bemenettel rendelkezik, -40 és 85°C közötti üzemi hőmérsékleten.

Leírás:
- Üzemi motor feszültség: 12...36V DC
- Üzemi vezérlő feszültség: 5V DC
- Üzemi hall feszültség: 5V DC
- Üzemi áram: max 15A
- Vezérlő teljesítmény: max 500W
- Sebesség vezérlő feszültsége: 0.1...5V DC
- Üzemi hőmérséklet: -40...85°C
- Páratartalom: 90% relatív páratartalom
- Vezérlés engedélyezése
- Túláramvédelem
- Sebességszabályozó jel
- Méret: 63x42x17mm

Motor csatlakozók:
- P+: 12...36V DC
- P-: motor táp GND
- MC: W motorfázis
- MB: V motorfázis
- MA: U motorfázis

Vezérlő csatlakozók:
- 5V kimenet: 5V DC
- GND: vezérlő GND
- VR : sebesség vezérlő feszültség bemenete: 0.1...5V DC (A fordulatszám 10...100%)
- ZF: motor forgásirány fordítás (5V DC vagy GND)
- M: fordulatszámmérő impulzus kimenete
- EL: engedélyezi a vezérlőt (5V DC = engedélyezve, GND = tiltva)

Hall csatlakozók:
- 5V kimenet: Hall szenzor VCC
- Ha: Hall szenzor A
- Hb: Hall szenzor B
- Hc: Hall szenzor C
- GND: Hall szenzor GND

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)

Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/

Cikkszám: 100.422.33

Kedvencekhez adom

Mennyiség (db):

Egységár ÁFA nélkül

1+	5 901 Ft
5+	5 492 Ft
10+	5 377 Ft
20+	5 272 Ft
50+	5 126 Ft
