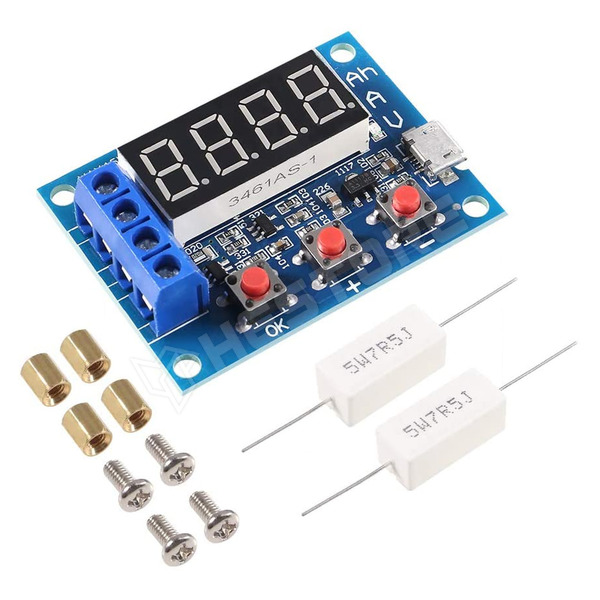

Működtetési példa:

1. A 2db ellenállást párhuzamosan kötve csatlakoztassa a sorkapocs 'R'-el jelölt pontjaira
2. Az ellenállásokat rögzítse hűtőbordára, mivel enélkül felforrósodnak
3. Csatlakoztasson egy feltöltött Li-ion akkumulátort polaritáshelyesen a sorkapocs +IN- pontjaira. (Pozitív a pozitívra, negatív a negatívra)
4. Csatlakoztasson egy 5V-os tápegységet a modul micro USB csatlakozójára. Ekkor a kijelzőn az akku feszültsége olvasható
5. A '+' és '-' gombokkal állítsa be, hogy a modul mekkora feszültségig merítse az akkumulátort. (pl.: 3V)
6. Nyomja meg az OK gombot a mérés megkezdéséhez. Ekkor a kijelzőn felváltva jelenik meg az aktuális feszültség, az aktuális áramfelvétel és a folyamatosan növekvő kapacitás.
7. Amikor az akku eléri a beállított minimális feszültséget, a kijelzőn villogni fog az akku kapacitása.

Figyelem!

Az ellenállásokkal történő kisütés során a rezisztív terhelés nagy hőt generál. Kérjük, ügyeljen a biztonságra!
