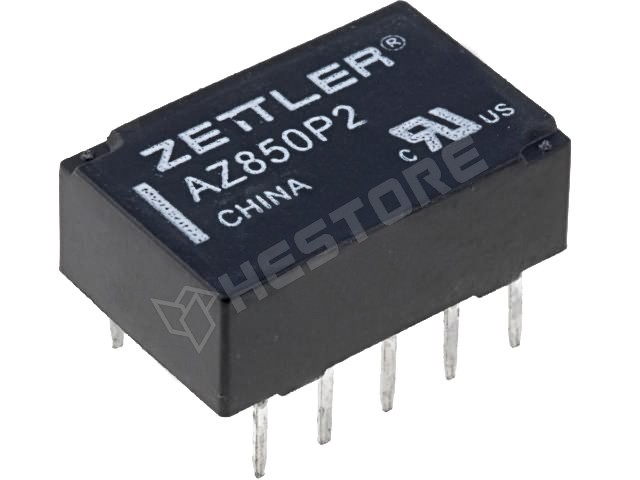

AZ850P2-3

Name: AZ850P2-3
Brand: ZETTLER
SKU: 100.323.42
Availability: InStock

Relé, bistabil, 3V tekercs, 2A, 2 ÁK

Összefoglaló, rendeltetés

Szubminiatűr bistabil relé elektronikus áramkörök impulzusvezérelt kapcsolására, állapotmegőrzéssel és energiatakarékos működéssel. 3V DC tekercsfeszültséggel és DPDT érintkezőkonfigurációval rendelkezik, 1A/30V DC vagy 0.5A/125V AC terhelhetőséggel.

Relé sorozata : AZ850
Relé típusa : elektromágneses
Reléverzió : bistabil, szubminiatűr
Érintkező konfiguráció : DPDT
Tekercs névleges feszültsége : 3V DC
Érintkezők terhelhetősége (rezisztív terhelés esetén) :
– 0,5 A / 125 VAC
– 1 A / 30 VDC
Max. érintkezőáram : 1A
Átkapcsolási feszültség : max 220 V DC, max 250 V AC
Tekercs ellenállása : 45 Ohm
Tekercs min. feszültsége : 2,1 V DC
Tekercs max. feszültsége : 7,5 V DC
Kapcsolás ideje : 2 ms
Külső méretek : 14 × 9 × 5 mm
Visszakapcsolás ideje : 2 ms
Tekercs teljesítményfelvétele : 169 mW
Mechanikai tartósság : 100.000.000 ciklus
Üzemi hőmérséklet : -55 .. 90 °C
Érintkezők ellenállása : 70 mOhm
Átkapcsolási teljesítmény : 50 VA, 30 W
Forrasztási hőmérséklet : 250 °C
Érintkező raszter : 2,54 mm

RoHS	igen
Gyártó	ZETTLER
Tokozás	DIP10
Áram	2A
Tekercs	3V DC
Érintkező	DPDT
Feszültség	250V AC
Szerelés	PCB
Kivezetési raszter	2.54mm
Üzemi hőmérséklet	-55...90°C
Külső méretek	14 x 9 x 5mm
Mechanikai tartósság	100000000ciklus
Próba feszültség	1.5kV
Érintkezők DC terhelhetősége	1 A / 30 VDC
Érintkező konfiguráció	DPDT
Érintkezők AC terhelhetősége	0.5 A / 125 VAC
Forrasztási hőmérséklet	250°C
Relé típusa	elektromágneses
Tekercs névleges feszültsége	3V DC
Max. érintkezőáram	1A
Átkapcsolási feszültség	max 250V AC, max 220V DC
Reléverzió	bistabil, szubminiatűr
Tekercs ellenállása	45Ω
Tekercs min. feszültsége	2.1V DC
Tekercs max. feszültsége	7.5V DC
Kapcsolás ideje	2ms
Visszakapcsolás ideje	2ms
Tekercs teljesítményfelvétele	169mW
Relé sorozata	AZ850
Érintkezők ellenállása	70mΩ
Átkapcsolási teljesítmény	30W, 50VA
Relék tulajdonságai	két tekercs
Érintkezők DC terhelhetősége @R	1A / 30V DC
Érintkezők AC terhelhetősége @R	0.5A / 125V AC
