Figyelem: A készlet hűtőbordát nem tartalmaz!

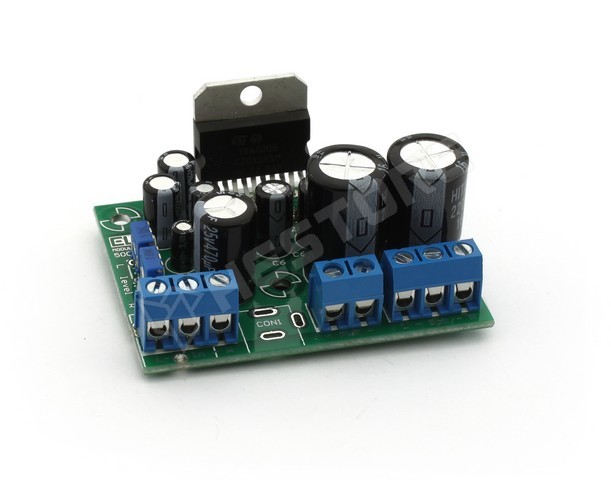

Ebből a KIT-ből egy TDA2005-ös áramkörrel felépített végerősítő építhető, mely (egyszeres) 12V-os tápfeszültség igényének köszönhetően autókban is jól használható. A bemenő jelszint csatornánként trimmerrel állítható. A panel opcionálisan ültethető más csatlakozókkal is (lásd 2. kép).

Kezdőknek és haladóknak egyaránt ajánlott, mivel precíz összeszerelés esetén bemérést tulajdonképpen nem is igényel, viszont gondoskodni kell az IC megfelelő hűtéséről!

Műszaki adatok:

• Nehézségi fok: 2
• Elkészítési idő: 25 perc
• Méretek: 58 × 46 mm
• Forrasztási pontok: 63 db
• Tápfeszültség: 8 .. 15 VDC
• Áramfelvétel: max. 2,5 A
• Bementi érzékenység: 300 mV
• Ajánlott terhelő impedancia: 4 Ohm

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
• hűtőborda

A működtetéshez szükséges még

• hálózati transzformátor + egyenirányító + puffer kondenzátor vagy 12V DC-t adó labor tápegység
