BK-0525

Astabil multivibrátor, LED-es tranzisztoros villogó KIT, 3-9VDC

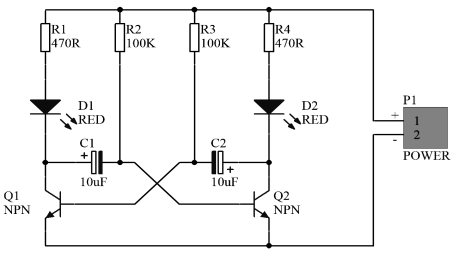

Kapcsolási rajz

Egyszerű, két LED-es villogó áramkör NPN tranzisztorral
Bemeneti tápfeszültség: 3-9V DC (5V DC / USB ajánlott)
Maximális áramfelvétel: 20mA

Hozzáadás a kosárhoz (Cikkszám: 100.415.74)
1+: 464 Ft
10+: 290 Ft
50+: 275 Ft
100+: 270 Ft
200+: 269 Ft

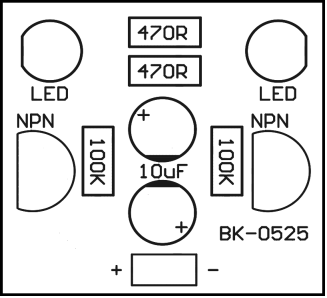

Beültetési ábra

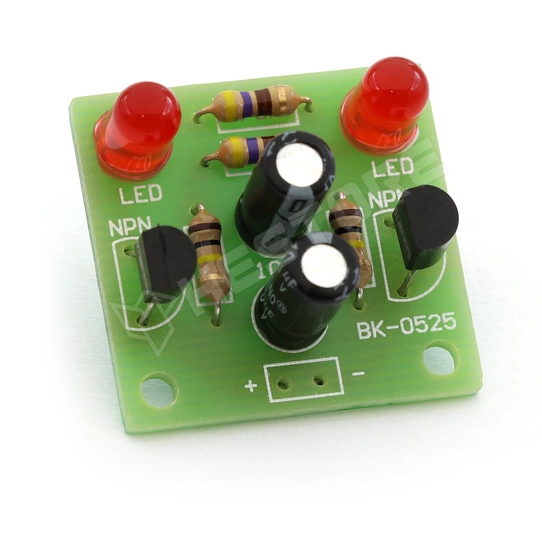

Termékfotó

Összeszerelés lépései

1


R2 100K 0,25W



R3 100K 0,25W



R1 470R 0,25W



R4 470R 0,25W




2


Q1 NPN
Q2 NPN

3


D1 LED Red
D2 LED Red

4


C1 10uF / 50V
C2 10uF / 50V
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
