• Vezérlő IC: WCH CH341B

• Számítógépes interfész: USB 2.0 Full-Speed

• USB csatlakozó: USB-A dugó

• Tápellátás: 5V DC, USB portról

• Támogatott fő interfészek: SPI, I²C, UART/TTL

• Programozható memóriacsaládok: 24xx sorozatú I²C EEPROM, 25xx sorozatú SPI EEPROM és SPI Flash memória

• Tipikus alkalmazás: BIOS/UEFI Flash memória olvasása, mentése, törlése, programozása és ellenőrzése

• Foglalat: 16 pólusú ZIF programozófoglalat, 24xx/25xx memóriákhoz

• SPI kivezetések: CLK, CS, MOSI, MISO, GND, 3.3V, 5V

• UART kivezetések: TXD, RXD, GND, 5V

• Üzemmódválasztás: 3 pólusú jumper

  • Jumper 1–2 állás: memória-programozó mód

  • Jumper 2–3 állás: USB–TTL UART / firmware-feltöltő mód

• UART kommunikáció: teljes duplex aszinkron soros kommunikáció

• CH341B UART adatsebesség: 50bps…2Mbps

• Tápfeszültség-kivezetések: 3.3V és 5V

• Állapotjelzés: POWER és RUN LED

• 1.8V-os memóriák támogatása: a mellékelt 1.8V adapteren keresztül

• Áramkörben lévő SOIC/SOP8 memória programozása: mellékelt rugós SOIC8 tesztcsipesszel

• Kiforrasztott SOP8 memória programozása: mellékelt SOP8/DIP adapterrel és SOP8 programozófoglalattal

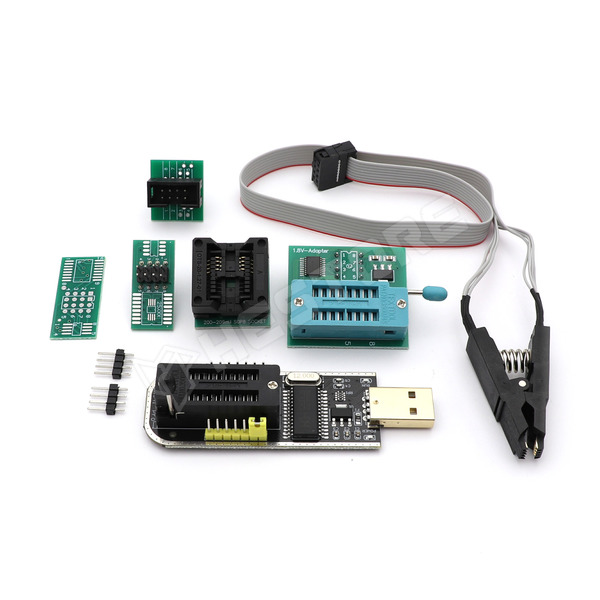

Csomag tartalma:

• 1db CH341B MiniProgrammer

• 1db 1.8V feszültségillesztő adapter

• 1db SOIC8/SOP8 rugós tesztcsipesz szalagkábellel

• Szalagkábel csatlakozó adapter

• 1db 200–209mil SOP8 programozófoglalat

• 2db SOP/SMD–DIP adapterpanel

• Tüskesorok
