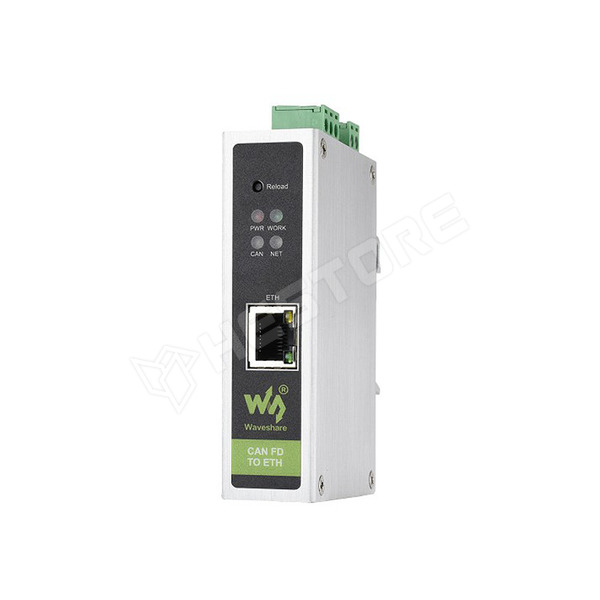

A CAN FD - Ethernet kétirányú protokoll konverter DIN-sínre szerelhető, és nagy sebességű, alacsony késleltetésű adatkommunikációt biztosít CAN és Ethernet hálózati eszközök között. Támogatja a CAN FD és CAN 2.0A/2.0B protokollokat, öt adatkonverziós módot kínálva: transzparens, transzparens ID-vel, szabványos protokoll, Modbus protokoll és egyedi protokoll konverzió.

- Tápfeszültség: 9...36V DC
- Interfész: 1 csatornás CAN (CAN FD, CAN 2.0A/2.0B), RJ45 Ethernet (10/100Mbps)
- CAN arbitrációs tartomány adatátviteli sebesség: 5Kbps...1Mbps
- CAN adat tartomány adatátviteli sebesség: 100Kbps...5Mbps
- Beépített lezáró ellenállások: 2 × 120Ω (DIP kapcsolóval választható)
- Üzemi hőmérséklet: -40...85°C
- Tárolási hőmérséklet: -40...105°C
- Üzemi páratartalom: 5...95% relatív páratartalom (nem kondenzálódó)
- Tárolási páratartalom: 5...95% relatív páratartalom (nem kondenzálódó)
- Méretek: 110 × 27 × 76.1mm

A konverter paraméterei host számítógépes szoftverrel vagy AT parancsokkal konfigurálhatók. A beépített 120Ω-os lezáró ellenállások DIP kapcsolókkal engedélyezhetők vagy tilthatók. A gyári beállítások visszaállításához hosszan nyomja meg a reset gombot. Az állapotot POWER, WORK, NET és CAN LED-ek jelzik.
A hálózati protokollok közé tartozik a TCP szerver/kliens és az UDP szerver/kliens. Modbus TCP átjáróként (Master/Slave) működik CAN FD hálózatokhoz. Az eszköz akár 64 küldő és 64 fogadó üzenetet is támogat. A protokoll konverziós módok magukban foglalják a transzparens, transzparens ID-vel, szabványos, Modbus és egyedi konverziót. A CAN ID szűrés támogatja a szabványos, kiterjesztett és egyedi kereteket (akár 32 csoport). A keretcsomagolás ideje és a keretek száma testreszabható. Kétirányú konverzió, valamint csak hálózati portról CAN-re és csak CAN-ről hálózati portra módok is támogatottak. A firmware frissítése host számítógépen keresztül történik.

Waveshare Wiki: CAN FD TO ETH
