A HW-MS03 mikrohullámú radar modul emberi test mozgásának érzékelésére szolgál. Működése független a hőmérséklettől, páratartalomtól, légáramlástól, portól, zajtól és fénytől, magas interferencia-védelemmel rendelkezik. A modul széles lefedettséget biztosít vakfoltok nélkül, és beltéri használatra optimalizált.

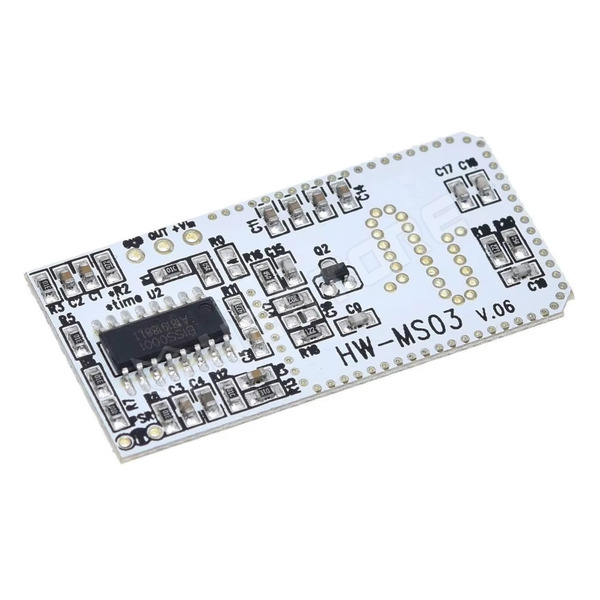

- Modell: HW-MS03 V.06
- Érzékelő típusa: mikrohullámú Doppler-radaros mozgásérzékelő
- Működési elv: kibocsátott és a mozgó tárgyról visszaverődő mikrohullámú jel frekvenciaváltozásának érzékelése
- Tápfeszültség: 3.7…24V DC
- Beépített feszültségszabályozó: 3.3V-os stabilizátor
- Áramfelvétel: nyugalmi állapotban ≤5mA, érzékeléskor ≤6mA
- Kimenet típusa: digitális HIGH/LOW szintű kimenet
- Kimeneti LOW szint: kb. 0V
- Kimeneti HIGH szint: kb. 3…3.3V
- Kimenet terhelhetősége: kisjelű logikai kimenet; közvetlen nagyobb terhelés kapcsolására nem alkalmas
- Érzékelési távolság: alapbeállításban max. kb. 10m, beltéri körülmények között
- Kimeneti késleltetés: alapbeállításban kb. 2s
- Triggerelés: ismételhető; folyamatos mozgás esetén a kimeneti aktív idő meghosszabbodik
- Érzékelési karakterisztika: széles térszögű, a NYÁK-on kialakított mikrohullámú antenna miatt nem igényel Fresnel-lencsét
- Üzemi hőmérséklet: kb. −20…+70°C
- Csatlakozások: GND, OUT, VIN
- Méret: kb. 41 × 20 × 4mm

A modul megfelelő működéséhez minősített tápegység használata javasolt, amely stabil kimeneti feszültséget, áramot és alacsony hullámzási tényezőt biztosít. A tesztelés során győződjön meg arról, hogy nincsenek mozgó tárgyak az érzékelési tartományban. A tápellátás inicializálási ideje körülbelül 10-30 másodperc, ezalatt az érzékelés rendellenes lehet. A modul kimeneti jelárama gyenge, csak jeladásra szolgál. A terméket nem szabad fémházban használni, mivel a fém akadályozza a mikrohullámú jelek áthatolását.
