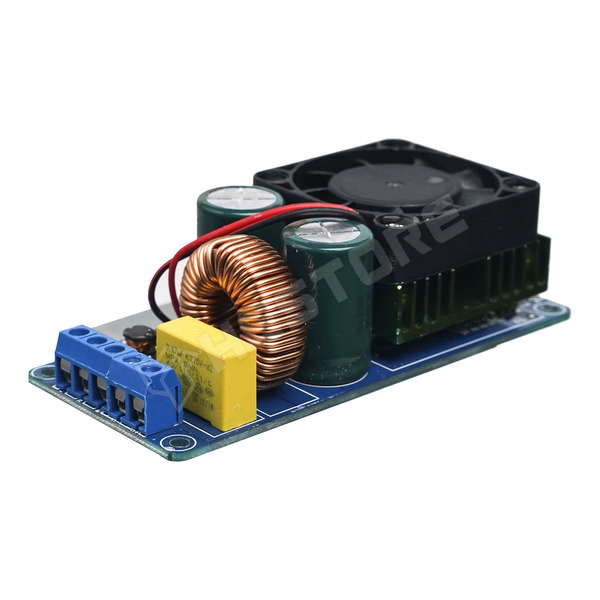

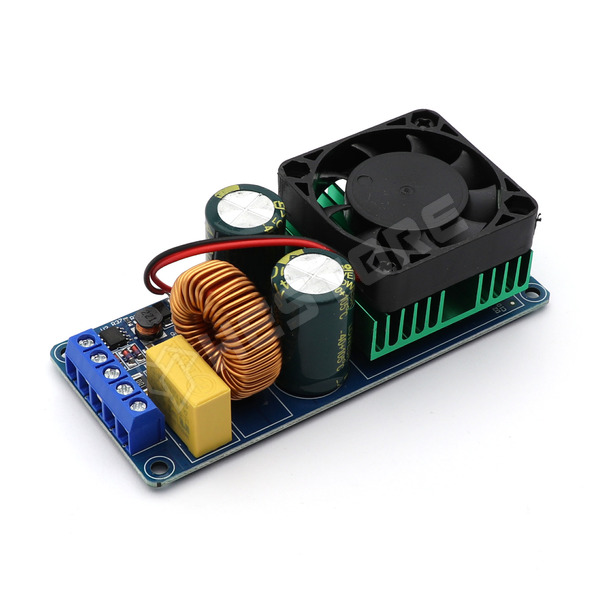

Az IRS2092S chipre és szimmetrikus MOSFET kimeneti fokozatra épülő D-osztályú (Class-D) monó erősítő modul rendkívül magas hatásfokot és kiemelkedő teljesítményt nyújt kompakt méretben. Ideális aktív mélynyomókhoz (szubládákhoz), PA rendszerekhez vagy nagy teljesítményű otthoni hifi rendszerekhez.

- Tápfeszültség: ±58...±70V DC (Névleges: ±65V DC)
- Hatásfok: ≥90%
- Jel/zaj arány: 90dB
- Bemeneti érzékenység: 1.5V RMS
- Névleges kimeneti teljesítmény: 500W (±65V DC, 4Ω terhelés, 10% THD)
- Kimeneti teljesítmény (4Ω, <0.1% THD): 380W (±65V DC)
- Kimeneti teljesítmény (8Ω, <0.1% THD): 280W (±65V DC)
- Hangszóró impedancia: 4...8Ω
- Frekvenciaválasz: 20Hz...20KHz
- Feszültségerősítés: 40-szeres
- Védelem: Rövidzárlat elleni védelem, Túlmelegedés elleni védelem (hűtőborda >100°C), DC eltolás elleni hangszóró védelem
- Méretek: 98 × 43 × 30mm

A panel működéséhez szimmetrikus (kettős) DC tápegység szükséges (+VCC, GND, -VCC). Sima egyes tápról (pl. sima +12V vagy +60V) NEM működik!

Amennyiben hálózati transzformátort használ egyenirányítóval és szűrőkondenzátorokkal, vegye figyelembe a hálózati feszültség ingadozását! A pufferelt DC feszültség terheletlenül ne haladja meg a +-70V-ot (pozitív és negatív ágban sem), különben az IC és a kondenzátorok tönkremennek!

A tápegység teljesítményének el kell érnie a 600W – 700W-ot a maximális kimeneti teljesítmény kihasználásához.

Polaritás: Szigorúan ügyeljen a +VCC, GND és -VCC helyes bekötésére! A felcserélt táp azonnali meghibásodáshoz vezet.

Bemenet (IN): Áram alatt ne csatlakoztassa és ne érintse meg szabad kézzel az audio bemeneti csatlakozót, mert a bekerülő földhurok vagy tranziens tüske letilthatja vagy károsíthatja a modult.
