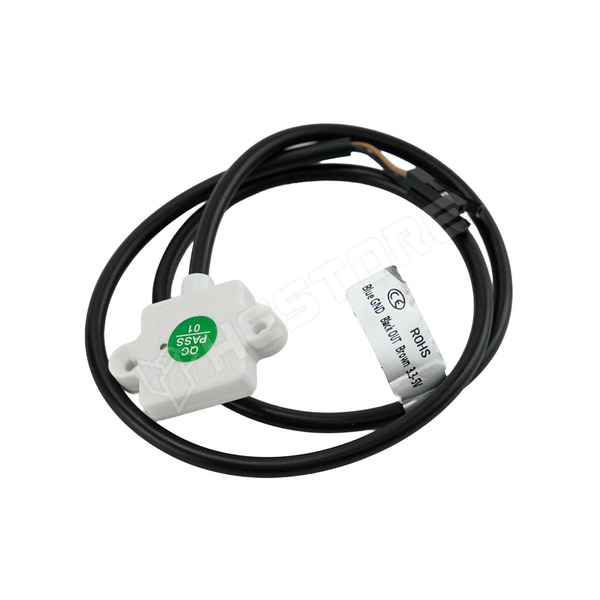

Kisméretű, kapacitív elven működő, érintésmentes folyadékszint-érzékelő. A tartály külső falára szerelve érzékeli, amikor a folyadék eléri az érzékelő magasságát, így nincs szükség a tartály megbontására vagy a szenzor folyadékkal való érintkezésére. Műanyag, üveg és kerámia jellegű, elektromosan szigetelő tartályokhoz használható. Az érzékelő és a tartály fala közötti légrés lehetőleg 0mm, de legfeljebb 0.5mm legyen. Habosított kétoldalas ragasztószalag használata nem ajánlott. A tartály falának elektromosan szigetelő, egyenletes szerkezetű anyagból kell készülnie, a légbuborékok, vízfelvétel vagy változó dielektromos tulajdonság ronthatják az érzékelést.

• Érzékelési elv: kapacitív, érintésmentes folyadékérzékelés
• Tápfeszültség: 3.3…5V DC
• Áramfelvétel: 5mA ±2mA
• Maximális érzékelhető falvastagság: 15mm
• Folyadékszint érzékelési pontosság: ±3mm
• Kimenet: digitális HIGH/LOW
• Folyadék érzékelve: HIGH
• Folyadék nem érzékelve: LOW
• Maximális kimeneti áram: 100mA
• Válaszidő: 500ms
• Automatikus érzékenység-kalibráció: nyomógombbal
• Kalibráció ideje: 3…5s
• Üzemi hőmérséklet: -20…65°C
• Védettség: IP67
• Burkolat anyaga: PC-V0 lángálló polikarbonát
• Kábelhossz: 500mm
• Méretek: 34 × 23.5 × 6.1mm
• Rögzítőfurat: 2.8mm
• Rögzítőfuratok távolsága: 26mm
• Kalibráló gomb hozzáférési furata: Ø1.5mm

Kivezetések:

• Barna: VCC
• Fekete: OUT
• Kék: GND

DFRobot SEN0715 wiki
