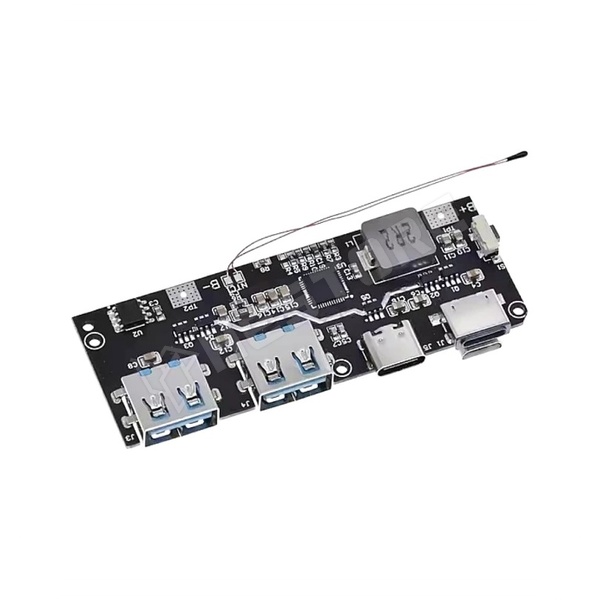

A PWRMOD-QC4 powerbank modul gyors és hatékony töltést biztosít különféle eszközök számára. Öt USB porttal rendelkezik, amelyek rövidzárlat elleni védelemmel vannak ellátva. Támogatja a bemeneti és kimeneti gyorstöltést, számos protokollal kompatibilis, és NTC1 PAD-et tartalmaz hőmérséklet-érzékelő csatlakoztatásához az akkumulátor biztonságos védelme érdekében.

- Maximális teljesítmény: 22.5W
- USB portok száma: 5
- Interfész: USB-A, USB-C (USB Type-C), micro USB, Lighting
- Támogatott bemeneti protokollok: PD3.0, PD2.0, FCP, PE1.1, AFC, SCP
- Támogatott kimeneti protokollok: QC4+, QC4, QC3.0, QC2.0, PD3.0, PD2.0, PPS, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC, Apple/Samsung mód, BC1.2 DCP
- Bemeneti feszültség (általános): 5V, 9V, 12V
- Bemeneti feszültség (SCP): 5.5V
- Kimeneti feszültség (PD3.0/PD2.0): 5V@3A, 9V@2A, 12V@1.5A
- Kimeneti feszültség (PD3.0/PD2.0 PPS): 5...5.9V@3A, 5...11V@2A
- Kimeneti feszültség (QC2.0): 5V, 9V, 12V
- Kimeneti feszültség (QC3.0): 5...12V (200mV/lépés)
- Kimeneti feszültség (AFC, FCP, SFCP): 5V, 9V, 12V
- Kimeneti feszültség (SCP): 5V@4.5A
- Kimeneti feszültség (PE2.0): 5...12V (500mV/lépés)
- Kimeneti feszültség (PE1.1): 5V, 7V, 9V, 12V
- Kimeneti feszültség (VOOC): 5V@4A
- Maximális áramerősség: 5A
- Hatékonyság: Akár 95%
- Akkumulátor típus támogatás: 4.2V, 4.35V, 4.4V, 4.5V
- Akkumulátor védelem: NTC1 pad hőmérséklet-érzékelőhöz, hőmérséklet-szabályozás
- További funkciók: 12 bites ADC, beépített coulometer, Lightning dekódolás, automatikus terhelésérzékelés, kisáramú mód, JEITA specifikáció támogatása, szinkron feszültségnövelés
- Fizikai jellemzők: Süllyesztett USB-A aljzatok (6mm magasság), 5P nagyáramú USB aljzatok, vastagított réz érintkezők
- Méretek: 71.9 × 26.9mm

Akkumulátor töltöttségi szint LED állapotok (Töltés alatt)

Kapacitás	LED1	LED2	LED3	LED4
100%	Világít	Világít	Világít	Világít
75–99%	Világít	Világít	Világít	Villog
50–75%	Világít	Világít	Villog	Kikapcsolva
25–50%	Világít	Villog	Kikapcsolva	Kikapcsolva
0–25%	Villog	Kikapcsolva	Kikapcsolva	Kikapcsolva

Áramköri kialakítás és kapacitás-beállítás (R8 ellenállás)

• A nyomtatott áramkör elrendezése ésszerű. A nagyáramú vezetősávokról a lakkréteg fel van nyitva és meg van ónozva a veszteségek csökkentése, valamint a töltési/kisütési hatásfok javítása érdekében.
• Az R8 ellenállás állítja be az akkumulátor kapacitását.
• Ha az akkumulátor későbbi cseréjekor a kapacitáseltérés nem nagy, nem szükséges hozzányúlni. Ha az eltérés jelentős, kérjük, cserélje ki az ellenállást. Kiszámítási képlet az ellenállásértékre: Ellenállás érték (Ω) = (Teljes akkumulátor kapacitás (mAh) + 2000) x 5 / 3. Példa: 30000 mAh kapacitás esetén az ellenállás értéke: (30000+2000)x5/3=53333Ω, ami 53kΩ ellenállással helyettesíthető.

Portok és hőmérséklet-érzékelő (NTC1)

• Mindkét Type-A (és USB-A) aljzat 5 pólusú (5p) nagyáramú csatlakozóval van ellátva. A réz érintkezők meg vannak vastagítva és szélesítve a túláram-kapacitás növelése, a melegedés és a veszteség csökkentése érdekében. Támogatja az SCP és VOOC nagyáramú kimenetet.
• Az NTC1 forrasztási pont az akkumulátort védő hőmérséklet-érzékelő csatlakoztatására szolgál.
• Alapértelmezés szerint egy vezeték van kivezetve, amit az összeszerelés során az akkumulátor felületére kell ragasztani. Ha nincs rá szükség, a két forrasztási pontot közvetlenül rövidre lehet zárni.

Védelem és visszajelző LED-ek

• Mind az 5 USB-portot MOS-tranzisztor védi, így nem kell aggódni a portok rövidzárlata miatt. A nagyáramú nyomvonalak csupasz ónozott rezet használnak az alaplap melegedésének csökkentésére (a sárga kerettel jelölt részek).
• Figyelem: A fővezérlő chip, a védőchip és a feszültségnövelő (boost) tekercs működés közben felmelegszik. Kérjük, ne fedje be őket ragasztóval vagy hővezető pasztával, mert az rontja a hőleadást!
• LED állapotjelzők:D3, D4, D5, D6: Töltöttségjelző LED-ek (Power LED)LED1: Gyorstöltés visszajelző (Fast Charging Indicator)

Fontos figyelmeztetések

• Vezetékezés: Az alaplap külső akkumulátor-vezetékének el kell bírnia a 10A áramerősséget. Legalább 1mm2-es rézvezetéket, normál vezetékből pedig 1.5mm2-est kell használni. Nem kell túl vastagnak lennie, de túl vékony sem lehet a biztonsági kockázatok miatt (az akkumulátor oldalán fellépő nagy áram miatt).
• Védelmi áramkör: Az alaplap beépített védőchippel rendelkezik, ezért az akkumulátorra ne tegyen külön védőelektronikát (BMS-t). Ha van rajta, távolítsa el, és közvetlenül a cellát csatlakoztassa az alaplaphoz (a beépített védelmi áramkör korlátja miatt nagy kimeneti teljesítménynél a külső BMS azonnal letiltana).
• Tesztelés: Ha krokodilcsipeszt használ az alaplap teszteléséhez, ne töltsön róla mobiltelefont! Ha telefont szeretne tölteni, a kapcsolatot mindenképp forrasztani kell (sok vásárló nem tartja be: ha probléma adódik, azzal keresnek meg, hogy tönkrement az alaplap, nem gyorstölt, kikapcsol és újraindul stb. Kérjük, az előírásoknak megfelelően járjon el!).
• Akkumulátor típusa: 4.2V-os 18650-es, polimer vagy ternáris lítium akkumulátor használható. Nagyobb cellák vagy több 18650-es cella párhuzamosan köthető. LiFePO4 (vas-lítium), gombelem, NiMH, ólomsavas vagy NiCd akkumulátort tilos használni. Az akkumulátorokat nem szabad sorba kötni!Első használatkor a kijelzés pontatlan lehet. Kérjük, süsse ki teljesen az akkumulátort, majd töltse fel teljesen! Az első alkalommal, amikor mind a 4 LED világít, hagyja még legalább 5 órán át tölteni – ez teljesen normális.
• Kapacitás beállítása: Az alaplapon előre be kell állítani az akkumulátor kapacitását. Egyéb esetben a burkolattal ellátott változat alapértelmezett kapacitása 30000 mAh, míg a ház nélküli önálló alaplapé 20000 mAh.
• Gyorstöltési protokollok: Támogatja az OPPO flash charging és a Huawei super fast charging protokollokat. A különböző protokollok eltérő teljesítményt nyújtanak. Bizonyos mobiltelefonok saját protokollja nem nyitott, és harmadik fél nem használhatja – ebben az esetben a telefon gyártójának hivatalos oldaláról kell megvásárolni a gyári töltőt.

Gombfunkciók

• Rövid megnyomás: A kimenet aktiválása. (Ez a módszer késleltetheti a később bedugott eszköz gyorstöltési kérését. Javasolt a berendezést készenléti módban csatlakoztatni, így a kimenet automatikusan elindul.)
• Dupla kattintás: Kényszerített kikapcsolás.
• Hosszú megnyomás: Belépés a kisáramú töltési módba (Low current mode / Flashlight function).(Ez a funkció alkalmas okosórák, Bluetooth fülhallgatók és egyéb kis áramfelvételű eszközök töltésére. Ekkor a négy töltöttségjelző LED futófény/hullámzó mintát mutat. Lépjen ki egy újabb hosszú megnyomással; ebben a módban a modul 2 órán belül nem kapcsol ki automatikusan).
