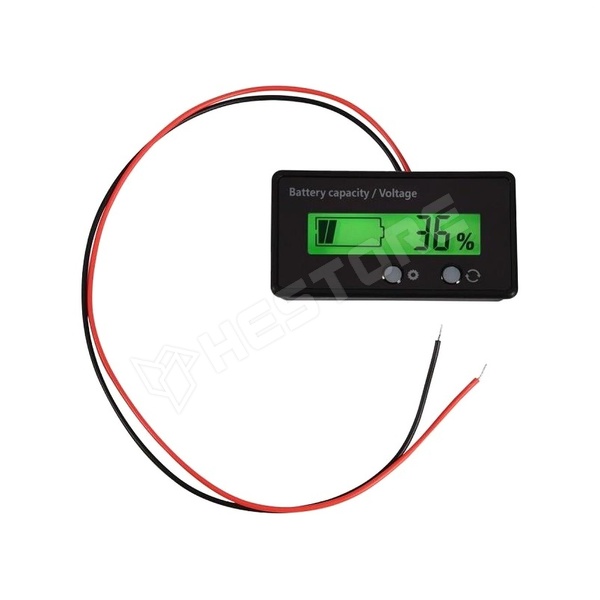

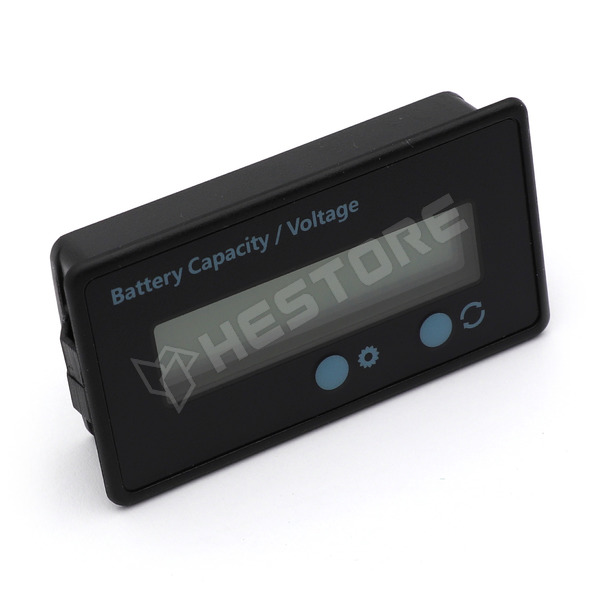

A GY-6GS akkumulátor töltöttségmérő egy 12-84V-os kijelző, amely ólom-savas és AGM zselés akkumulátorok feszültségét és kapacitását méri. A készülék nemcsak az akkumulátor feszültségét, hanem a töltöttségi szintjét is százalékban jeleníti meg az akkumulátor feszültség karakterisztikájából következtetve. PVC fóliával ellátott, vízálló felülettel rendelkezik, és csavarmentes telepítést tesz lehetővé.

• Kijelzési tartomány: 8-100V

• Üzemi feszültség: 12-84V

• Kompatibilitás: Ólom-savas, AGM/GLAB zselés akkumulátor

• Kijelző típusa: LCD

• Anyag: PCB/HTN

• Méretek: 61.5 x 33.4 x 14mm

• Beépítési méret: 57 x 28mm

• Perem: min. 2.5mm

• Beépítési mélység: 12mm

Beállítás:

A menübe való belépéshez feszültségmentesítse a modult.
Tartsa lenyomva a SET (bal oldali) gombot miközben feszültséget ad a modulnak, majd engedje fel.

A P villogni kezd,
Ezután a SET rövid nyomásával választható az akkumulátor típusa:

• P: ólom-sav (12V-os ólomakkumulátor)
• L: Li-ion/LiPo (3.7V / cella)
• F: LiFePo4 (3.2V / cella)

A jobb oldali FUNCTION gomb rövid megnyomása után választható ki a cellaszám,
ekkor a bal oldali SET gombbal felfele,
a jobb oldali FUNCTION gombbal lefele
állíthatja be a cellaszámot 1..28 közötti értékre.

Advanced menü:

A konfigurációs menübe belépve nyomja meg a jobb oldali FUNCTION gombot egyszer, hogy a cellaszám villogjon, majd ugyanazt a jobb oldali FUNCTION gombot nyomja hosszan.
A kijelzőn megjelenik az S-1 felirat.
A bal oldali SET gombbal lépkedhet az S-1...S-5 opciók között
A jobb oldali FUNCTION gombbal pedig változtathatja az értéket (ON-OFF)
Az ELEM kijelző gyakorlatilag bináris térképként mutatja egyszerre az összes beállítás állapotát. (alapesetben: 00101)
Az alábbi funkciók kapcsolhatóak be-ki:

• S-1: automatikus % / V váltás: bekapcsolva kb. 2 másodpercenként váltogatja a töltöttségi százalékot és a feszültséget.
• S-2: automatikus alvás: bekapcsolva 10 másodperc után kikapcsolja a kijelzést, majd a jobb gombbal 10 másodpercre felébreszthető. Kikapcsolva folyamatosan működik.
• S-3: háttérvilágítás: az LCD-háttérvilágítást kapcsolja be/ki. Sleep állapotban természetesen ez is kialszik.
• S-4: nem használt
• S-5: nem használt

20s tétlenség esetén a modul ment, kilép a beállításokból és visszatér alapállapotba.
Feszültségmentesítés esetén is menti a beállításokat.

LiFePO4 akkumulátorok esetén a kijelző csak erős becslést ad, vas-foszfát akkumulátorok kapacitás értékére coulomb-counter / energy counter alapú mérő eszközöket javasolt használni.
