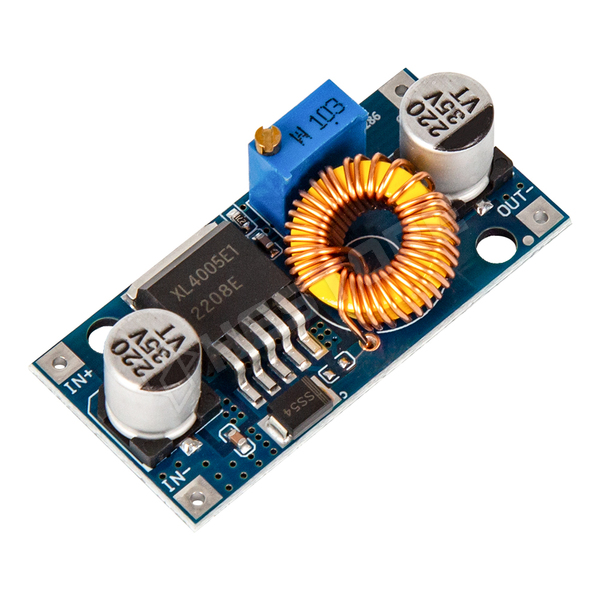

Az XL4005 step-down tápegység modul egy nagy teljesítményű DC-DC buck konverter, amelyet akár 5A kimeneti áram biztosítására terveztek. A modul stabil és állítható kimeneti feszültséget biztosít magasabb bemeneti feszültségből.

- Modul típusa: Nem izolált step-down (BUCK)
- Egyenirányítás módja: Nem szinkron
- Bemeneti feszültség: DC 5V-32V
- Kimeneti feszültség: DC 0.8V-24V (állítható)
- Kimeneti áram: 5A (3.5A felett hűtés szükséges)
- Konverziós hatékonyság: Akár 90%
- Kapcsolási frekvencia: 300KHz
- Kimeneti hullámosság: 30mV (terhelés nélkül)
- Terhelésszabályozás: ±0.5%
- Feszültségszabályozás: ±2.5%
- Működési hőmérséklet: -40°C és +85°C
- Méretek: 43mm x 21mm x 14mm

A modul nem használható feszültség növelésére; a kimeneti feszültség mindig alacsonyabb lesz, mint a bemeneti feszültség.

Folyamatos 3.5A feletti működés esetén további hűtés javasolt. A modul nem rendelkezik bemeneti fordított polaritás védelemmel; külső, nagyáramú dióda sorba kapcsolása javasolt a bemenettel, ha ez a védelem szükséges. A bemeneti feszültséget a V-IN, a kimeneti terhelést a V-OUT pontra kell forrasztással csatlakoztatni.
