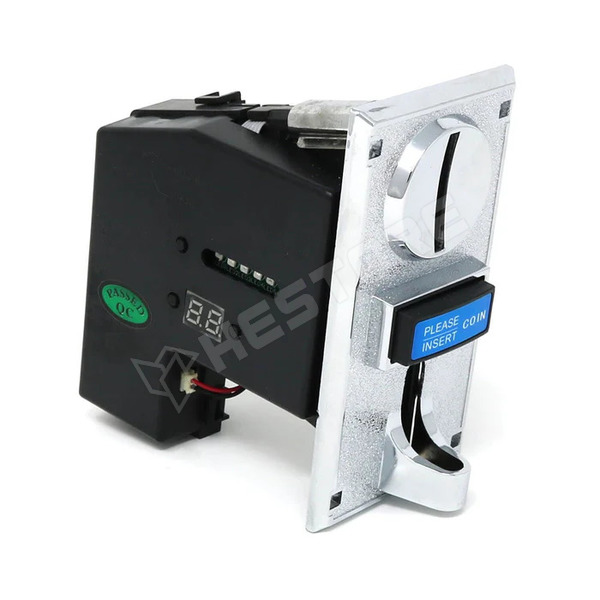

A többérmés érmeelfogadó különböző érmék felismerésére és elfogadására alkalmas, programozható egység. Hobbi célú otthoni automatákhoz, RetroPie játékgépekhez és egyéb érmével működő berendezésekhez tervezték.

- Tanítható saját érme típusra
- Betanítható 6 különféle érmetípusra
- Érme átmérő: 15mm-29mm
- Érme vastagság: 1.8mm-3.0mm
- Kimenet: Érme beállított értéke szerinti impulzusszám (1...50)
- Légköri nyomás: 80Kpa-106Kpa
- Üzemi feszültség: DC12V ± 10%
- Üzemi áram: 50mA
- Pillanatnyi maximális áram: 350mA (<0.5S)
- Páratartalom: ≤95%
- Tárolási hőmérséklet: -20℃–+85℃
- Üzemi hőmérséklet: -15℃–+60℃
- Felismerési sebesség: ≤0.6 mp
- Felismerési pontosság: 99.5%
- Burkolat anyaga: PC műanyag

Betanítás:

1. Bekötés:
- A 12V és GND érinketőkre polaritáshelyesen kapcsoljon 12V DC feszültséget. A COUNTER és / vagy COIN kimenetet külső felhúzóellenállással (Pull-up) csatlakoztassa a vezérlőegységhez (mikrokontroller, számláló).

2. Érme típus és kimeneti impulzus beállítás:
- Nyomja hosszan egyszerre az ADD (+) és MINUS (-) gombokat. Ekkor 'E' jelenik meg a kijelzőn.
- Az ADD (+) és MINUS (-) gombokkal állítsa be, hányféle érmét szeretne elfogadtatni (1–6 közötti érték), majd nyomja meg hosszan a SET gombot. Ekkor 'P1' jelenik meg a kijelzőn.
- Az ADD (+) és MINUS (-) gombokkal állítsa be az 1-es érmetípushoz tartozó kimeneti impulzusok számát 1–50 között. (Ennyi impulzust fog kiadni a COUNTER kimeneten az adott érme bedobásakor).
- Ha több érmetípust állított be, a kijelzőn egymás után megjelenik a 'P2', 'P3' ... 'P6' opció, amelyeket ugyanígy kell beállítani. Végül a SET gomb megnyomásával mentse a beállításokat.

3. Érmék bedobási mintáinak betanítása:
- Nyomja hosszan a SET gombot. A kijelzőn 'A' jelenik meg.
- Nyomja meg ismét a SET gombot. A kijelzőn 'A1' jelenik meg. Dobjon be az 1-es típusú érméből egymás után 15 darabot.
- Ezután ha több érme típust állított be, a kijelző egymás után átvált 'A2', 'A3' ... 'A6' kijelzésre. Mindegyiknél dobja be 15-ször az adott érmetípust.

4. Impulzus hossza / sebessége:
- A 3 állású kapcsolóval (Fast, Medium, Slow) állíthatja be, hogy a COUNTER kimeneten megjelenő impulzusok szélességét (időtartamát)

5. Kimeneti jel logikai szintje:
- A kapcsoló a kimeneti jel alaphelyzeti szintjét és az impulzus polaritását határozza meg (felhúzóellenállás használata esetén)
- NO (Normally Open – Alaphelyzetben nyitott): Nyugalmi állapotban a kimeneten MAGAS (HIGH / VCC) feszültségszint van. Érme elfogadásakor a kimenet a GND-re esik (LOW) – azaz aktív alacsony impulzusokat ad (lefutó él / falling edge). Ez a legelterjedtebb beállítás.
- NC (Normally Closed – Alaphelyzetben zárt): Nyugalmi állapotban a kimenet ALACSONY (LOW / 0 V) jelszinten van, mert a belső áramkör a GND-re húzza. Érme elfogadásakor a kimenet egy pillanatra megszakad, és a külső felhúzóellenállás MAGAS (HIGH / VCC) szintre húzza fel – azaz aktív magas impulzusokat ad (felfutó él / rising edge).
