- A termék kizárólag soros kapcsolást igényel az áramkör pozitív pólusán, nincs szükség a negatív pólus (test) csatlakoztatására,

- Kiválóan alkalmas hagyományos, nagy áramú diódák kiváltására akkumulátoros rendszerekben, napelemeknél, valamint a visszaáramlás és a fordított áramok megakadályozására. A tápforrás kimenetével sorosan kötve ideális megoldás fordított polaritás elleni védelemre is.

- A földelés (GND) hiánya miatt a kimeneti feszültségen kb. 0.3V-os hullámzás jelentkezik. Emiatt a modul nem alkalmas olyan eszközökhöz, amelyek nagy feszültségpontosságot igényelnek (pl. precíziós mérőműszerek, finomelektronika).

- Nincs bemeneti feszültségkorlátozás (feltéve, hogy a visszafelé fellépő zárófeszültség 40V alatt marad).

- 80A tartós üzemi áram és 100A pillanatnyi csúcsáram.

- Rendkívül alacsony, mindössze 0,9 mΩ-os belső ellenállás (on-resistance) minimális teljesítményveszteséggel (kb. 0,004V feszültségesés), ami elhanyagolható hőképződést eredményez.

- Ultragyors, 2 μs-on belüli reakcióidő fordított polaritás esetén; be- és kimeneti viselkedése megegyezik egy tökéletes diódáéval.

- Azonnali kimeneti lekapcsolás, amint a kimeneti feszültség meghaladja a bemenetit (millivolt szintű érzékelés ultra-gyors reakcióidővel).

Termékleírás:

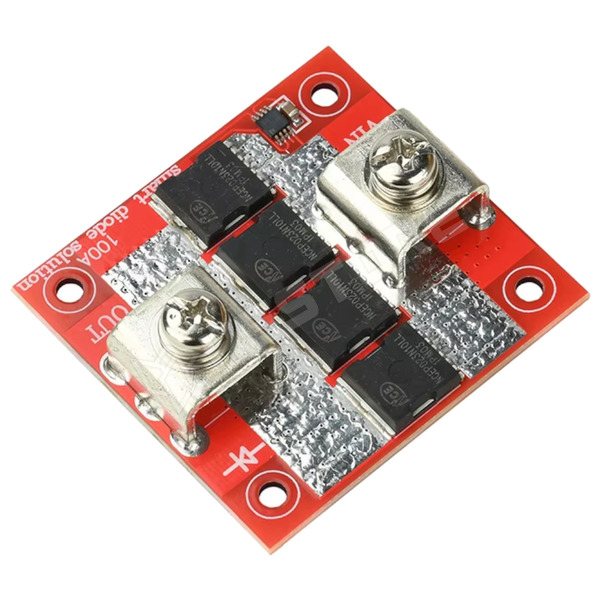

Ez a modul minőségi MOSFET chipeket alkalmaz: a lapon négy darab 0.9 mΩ-os, 320A-es nagyteljesítményű MOSFET található, amelyek nagy áramerősség mellett is minimális melegedést produkálnak.

Mivel a termék működéséhez nincs szükség testcsatlakozásra (GND), a hivatalos mérési tesztek alapján kb. 0.03...0.2V közötti feszültséghullámzás lép fel az ideális diódán (ez az ingadozás a terhelő áram függvényében változik; a piacon lévő összes földelés nélküli ideális dióda ezzel a működési sajátossággal bír). Az idő 98%-ában – amikor a modul teljesen vezet – ez az ingadozási feszültség a legalacsonyabb, és a hőképződés is minimális. A fennmaradó 2%-nyi időben a belső dióda táplálja vissza a vezérlőchipet; ekkor az ingadozási feszültség a legmagasabb, és a hőképződés is ekkor éri el a csúcspontját.

Fontos megjegyzések:
A bemeneti feszültség tág határok között mozoghat, de a záróirányú feszültségkorlátokat szigorúan be kell tartani!

A záróirányú feszültség nem haladhatja meg a 40V-ot (azaz a kimeneti és a bemeneti feszültség közötti különbség sosem lehet nagyobb 40V-nál).

Példa: Amennyiben a bemenetre egyáltalán nincs tápfeszültség kötve (0V), a kimenetre maximum 40V-os feszültség kapcsolható. A 40V feletti feszültség ilyenkor azonnal tönkreteszi a vezérlőchipet. Bemeneti 24V tápfeszültség esetén, a kimenetre csatlakozhat 12V-os, 24V-os, 36V-os, 48V-os vagy 60V-os akkumulátor is, de tilos rákötni 72V-nál nagyobb feszültségű akkut, mivel 72V (kimenet) - 24V (bemenet) = 48V, ami már meghaladja a megengedett 40V-os limitet.

Visszaáramlás-gátlóként való használat esetén (pl. lekapcsoláskor vagy karbantartáskor) ügyelni kell arra, hogy mindig a kimenet (terhelés/akkumulátor) legyen leválasztva legelőször.
