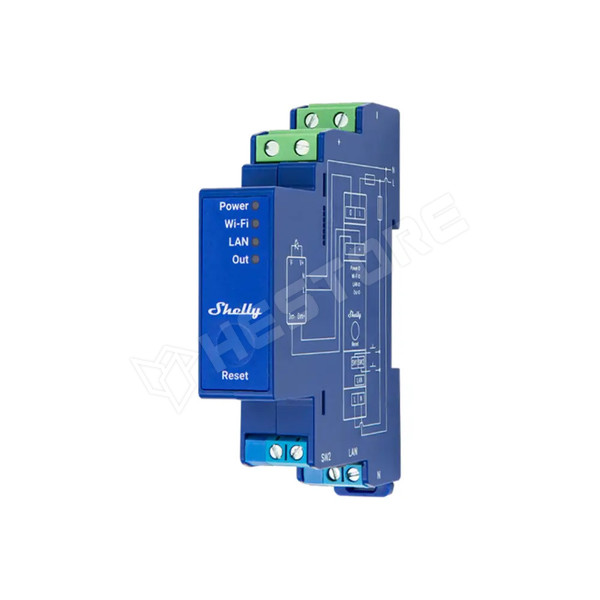

A Shelly Pro Dimmer 0/1-10V PM egy kalapsínre szerelhető okos vezérlő modul, amely lehetővé teszi a 0-10V és 1-10V szabályozású analóg bemeneti feszültségű eszközök vezérlését. Ilyen eszközök lehetnek akár fényforrásokat vezérló tápelektronikák, változtatható fordulatszámú motorvezérlők vagy szelepállásokat precízen vezérlő áramkörök is. A modul képes az általa vezérelt elektronika 230V AC-s feltáplálására, így akár fogyasztási adatok is monitorozhatók.

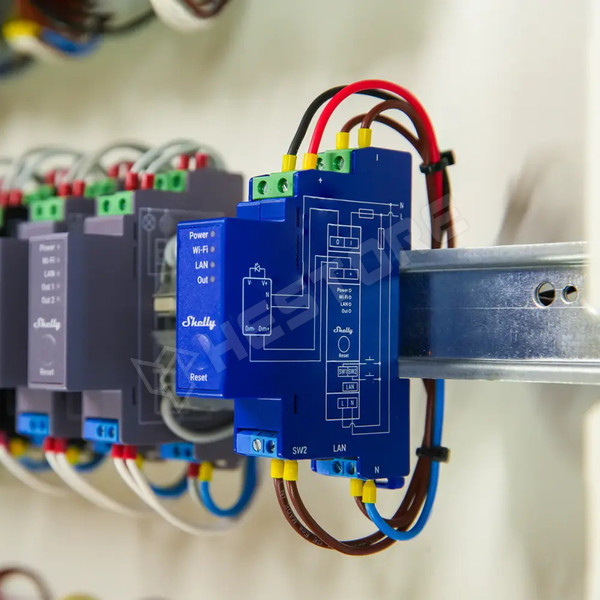

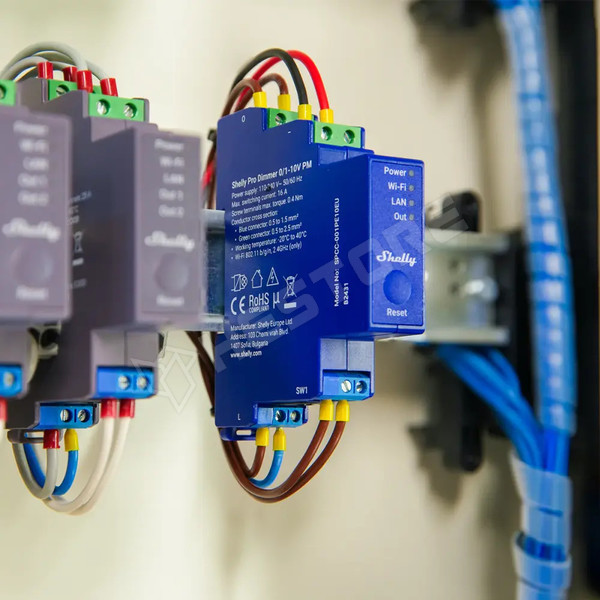

Az elektromos szekrény DIN-sínre telepíthető DIN Shelly Pro Dimmer 0/1-10V PM -et kimondottan vezérlőelektronikák szabályzásához fejlesztették. A Shelly vezérlőre 0-10V vagy 1-10V DC vezérlőjelet igénylő eszközökhöz csatlakoztathatjuk. Tehát olyan vezérlő elektronikákhoz, amik rendelkeznek ilyen szabályzó bemenettel.

A Shelly Pro Dimmer 0/1-10V PM képes 1-10V analóg feszültséggel történő vezérlésre.

Jellemzően fényforrások, változtatható fordulatszámú motorok (például szellőztető rendszerek ventillátorainak fordulatszám szabályzására), vagy állítható szelepek (légtechnika) vezérlőihez szokták alkalmazni. Viszont fontos, hogy közvetlenül nem köthető a Shelly Pro Dimmer 0/1-10V PM DC vezérlésére fogyasztó, a 0/1-10V kimenet csak vezérlő elektronika bemenetére köthető. Rendelkezik SW1 és SW2 sorkapcsokkal, amelyek lehetővé teszik a fali kapcsolós vagy nyomógombos vezérlést. Megtáplálása 230V AC feszültséggel történik, fázis és nulla vezetők szükségesek a működéshez.

Fontos: a DC kimenet: 0/1-10V DC; 0,35 Watt! CSAK VEZÉRLÉSHEZ, fogyasztóval közvetlenül nem terhelhető!
A Shelly Pro Dimmer 0/1-10V PM rendelkezik egy 230V-os relé kimenettel is ("O" sorkapocs, max. 16A terhelhetőség), ami bekapcsolásra kerül, ha a Shelly vezérlő modulból vezérlő jelet adunk ki, és kikapcsol ha a vezérlő kimenet kikapcsolásra kerül.
Ez lehetővé teszi, hogy a vezérelt elektronikát ezen a körön keresztül tápláljuk, így a terheléssel rendelkező elektronika valós fogyasztását is tudjuk monitorozni.

Közvetlenül a WiFi vagy LAN (Ethernet) csatlakozáson keresztül a router-re kapcsolódik, nincs szükség az okosvezérléséhez helyi központra, hub-ra vagy átjáróra (bridge-re). Akár önállóan, csak 1 db eszköz is telepíthető meglévő vagy új építésű vagy felújítás előtt álló teljes ingatlan okosotthonná alakításához komplett rendszerként is jó választás.

A Shelly Pro Dimmer 0/1-10V PM Gen3 - más kis Shelly okosrelékhez hasonlóan - tartalmaz kapcsoló bemeneteket, azaz csillagpontos vezetékezés esetén a fali villanykapcsolók vezetékei csatlakoztathatók a modulhoz az elosztószekrényben a vezérelt kör szabályzására, de emellett WiFi-n vagy LAN-on keresztül a távolból is szabályozható a vezérlés, és számos időzítés is a rendelkezésünkre áll. A Shelly app-ban lehetőség van a kapcsoló letiltására is, - mely hasznos lehet kisgyerekek esetén néhány szobánál -, ilyen beállítások mellett csak az app-ból vezérelhető az eszköz.

GATEWAY FUNKCIÓK:

Az ESP32 D0WDQ6 chip-nek köszönhetően a Wi-Fi, LAN + Bluetooth protokollokat is támogatja az eszköz, az előző chipgenerációhoz képest megnövelt teljesítménnyel és dupla méretű memóriával rendelkezik (8MB). Bluetooth átjárót is tartalmaz, a Shelly új generációs Bluetooth érzékelőinek és Bluetooth távirányítónak Bluetooth vevőegységeként / átjárójaként is képes egyben működni. Egyben tartalmaz egy Wi-Fi repeater (Wi-Fi jelismétlő) funkciót is, melynek bekapcsolásával a távolabb telepített Shelly eszközök számára továbbít - egyfajta Wi-Fi mesh-ként - Wi-Fi jelet.

BLUETOOTH PÁROSÍTÁS:

Telefonnal való párosítása a többi második és harmadik generációs Shelly Plus és Pro és GEN3 eszközhöz hasonlóan Bluetooth protokollon történik, egyszerűen és gyorsan.



ERŐSEBB PROCESSZOR, TÖBB FUNKCIÓ:

A Shelly PRO Dimmer 0/1-10V PM-be az ESP32 D0WDQ6 processzor került, mely gyorsabb és erősebb CPU-t és dupla annyi memóriát tartalmaz (8MB), így továbbfejlesztett funkciókat és gyorsabb működést kínál az új PRO termékvonal.



TÚLMELEGEDÉS VÉDELEM:

A Shelly PRO Dimmer 0/1-10V PM túlmelegedés-védelemmel van felszerelve, így még biztonságosabb működést garantál a fali aljzatokba szerelt kis helyen is.



SHELLY PRO FUNKCIÓK:

A termék:

• támogatja a HTTP/HTTPS webhook-okat, így a továbbfejlesztett Shelly GEN3 termékek könnyen csatlakozhatnak, értesíthetnek vagy vezérelhetnek kompatibilis termékeket vagy más automatizálási rendszereket
• támogatják a napkelte / napnyugta időpontjához időzített ki/bekapcsolásokat, immár +/-23 óra eltérés is megadható,
• akár 20 db (az eszközön tárolt, offline is működő) időzítést is képesek kezelni,
• támogatja az mjS szkripteket, lehetővé téve az ügyfelek számára saját funkciók és funkciók létrehozását! A Shelly Plus line eszközök lehetővé teszik több szkript együttes végrehajtását, a különböző triggerektől függően, mint a bemeneti/kimeneti állapot, az érzékelőadatok vagy WLAN-kérések.
• Képes végponti szinten fogadni a Shelly BLU termékek állapotait és szenzoros értékeit, valamint a távirányító vezérléseket.
• KNX integráció elérhető ezen az eszközön




Időzíthetősége:



• A hét napjaira beállítható ki/bekapcsolási időzítés, és
• támogatja napkeltéhez és napnyugtához kapcsolódó időzítéseket is (nem csak pontos időpontra, de pl. napnyugta + 5 óra típusú időzítéseket is.)
• Támogatja az auto-off és az auto-on időzítést is, azaz meghatározott idejű ki vagy bekapcsolt állapot utáni be vagy kikapcsolást is.





Támogatott üzemmódok:

• felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Smart Control okostelefon app-ból és a https://control.shelly.cloud/ weboldalról is vezérelhetjük és beállíthatjuk az eszközöket

• választhatunk LAN / helyi hálózati üzemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető
• működtethetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AP hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt.



A fogyasztási adatokat az okoseszköz felhős üzemmód esetén menti a Shelly Smart Control fiókba, és az app-ban megtekinthetjük és letölthetjük a fogyasztási előzményeket.

Cloud üzemmód esetén a  Shelly eszközök a Shelly Smart Control Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szempontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)

Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Smart Control használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a túzfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.

A Shelly Dimmer 0/1-10V PM Gen3 okosvezérléshez a gyártó saját ÚJ okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.



Integrációk:



A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home, Amazon Echo és Yandex Alice hangvezérlésével. A Shelly Dimmer 0/1-10V PM Gen3 a Cloud és az MQTT vezérlést egyidejűleg is támogatja.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API



Szerelhetősége:

• DIN sínre (kalapsínre) szerelhető kivitel

Egyéb műszaki paraméterek:

Működési tápfeszültség: 110-230V AC ±10%

Kimenet: 0/1-10V DC; 0,35 Watt! CSAK VEZÉRLÉSHEZ, fogyasztóval közvetlenül nem terhelhető!

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
