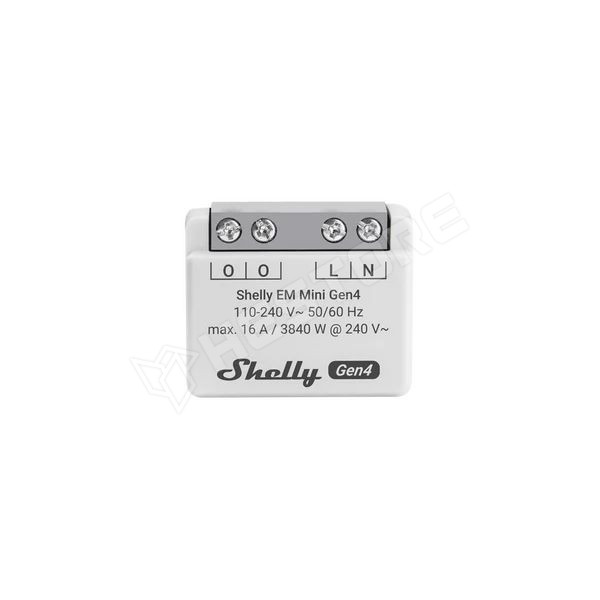

A Shelly EM Mini Gen4 egy kompakt kivitelű energiafogyasztás-mérő modul. A Gen3 firmware rugalmas funkcionalitását, valamint több EM típusú Shelly eszköz képességeit ötvözi, ráadásul Matter szabvány kompatibilis, így szakmai integrátorok számára új lehetőségeket kínál a végfelhasználói megoldások kialakításában.

Termék áttekintése

A Shelly EM Mini Gen4 egy rendkívül kompakt, kis helyigényű energiamérő, amely a Gen4 firmware rugalmasságát és az EM-típusú Shelly eszközök képességeit ötvözi. Önállóan, helyi Wi-Fi hálózaton is működhet, és a beépített webes felületen keresztül felügyelhető/konfigurálható. Többprotokollos vezeték nélküli MCU-ja Wi-Fi + Bluetooth + Zigbee kapcsolatot biztosít, a készülék pedig Matter-kompatibilis, így jövőálló integrációkat tesz lehetővé.

Az EM Mini Gen4 valós idejű fogyasztásmérésre szolgál (feszültség, áram, aktív teljesítmény/energia), és támogatja az adatok naplózását/exportálását. Kompakt méretének köszönhetően falidobozban, szűk helyeken is elhelyezhető; távolról elérhető és monitorozható. Támogatja az MQTT, HTTP/WebSocket, Webhooks, UDP kommunikációkat (TLS-sel), és beépített BLE-gateway funkciót kínál Shelly BLU eszközökhöz.

A Shelly márkáról

A Shelly a Shelly Group okosotthon márkája. Széles portfóliót kínál mérőkből, relékből, érzékelőkből és professzionális megoldásokból, melyek könnyű telepítést, rugalmas integrációt és stabil, helyi vezérlést biztosítanak a Shelly Smart Control alkalmazással és dokumentált helyi API-kkal.

Főbb terméktulajdonságok

• Teljesítménymérő: kis méretű energiamérőként a csatlakoztatott eszközök fogyasztásának nyomon követésére szolgál.
• Rugalmas Gen4 firmware: a Gen4 firmware rugalmasságát örökli, így a profi integrátorok több beállítási lehetőséget kapnak végfelhasználói megoldásokhoz.
• Kompakt méret: az EM Mini Gen4 nagyon szűk helyekre is beköthető, ahová más eszközök nem férnek be.
• Fejlettebb processzor: továbbfejlesztett processzorral és Zigbee-kapcsolattal a jobb teljesítményért.
• Zigbee-kapcsolat: elérhető párosítási (inclusion) célokra, ami a beüzemelés során lehet hasznos.
• Távoli elérés: a felhasználó távolról is elérheti, beállíthatja és felügyelheti; kommunikál azonos hálózaton belüli automatizálási rendszerrel.
• Beépített webes felület: helyi monitorozásra, vezérlésre és beállításokra szolgál.
• BLE-gateway: hidat képez a Shelly BLU eszközök és a szélesebb Shelly-ökoszisztéma között; a Bluetooth jeleket felhőbe vagy helyben, egy nem Bluetooth-os eszköz felé továbbítja.
• Zigbee hatótávnövelés IoT-eszközökhöz: a Zigbee jelet veszi, erősíti, majd nagyobb területen továbbítja, növelve a hálózat lefedettségét.
• Wi-Fi hatótávnövelés IoT-eszközökhöz: a meglévő Wi-Fi jelet veszi, erősíti és nagyobb területen továbbítja.
• Szkriptezhetőség: Shelly Script támogatás fejlett, helyi logikákhoz.
• Széles integrációs lehetőségek: integrálható harmadik feles rendszerekkel; dokumentált HTTP API, MQTT(S), HTTP/HTTPS Webhookok, UDP támogatás.

Okosotthon protokollok és platform kompatibilitás

• Vezeték nélküli protokollok: Wi-Fi (802.11 b/g/n/ax, 2,4 GHz), Bluetooth 5.0, Zigbee (IEEE 802.15.4).
• Matter: kompatibilis (a készülék firmware-e támogatja a Matter-t).
• Helyi elérés: beépített webfelület; helyi integráció MQTT, HTTP/HTTPS Webhooks, WebSocket, UDP segítségével; TLS az érkező kapcsolatokon.
• BLE gateway: Shelly BLU eszközök jeleinek továbbítása felhőbe vagy lokálisan más eszközre.
• Hatótáv-kiterjesztés: Zigbee és Wi-Fi range extender funkciók IoT eszközöknek.

Okos funkciók

• Valós idejű fogyasztásmérés: feszültség, áram, aktív teljesítmény és energia követése.
• Adatnaplózás és export: legalább 10 nap 1 perces felbontással; export CSV (PQ értékekhez) és JSON (RPC) formátumban.
• Távoli felügyelet: konfigurálás és monitorozás helyi hálózaton, internet nélkül is.
• Ütemezések és webhorgok: akár 20 ütemezés; 20 webhook, egyenként 5 URL-lel.
• Szkriptezhetőség: egyedi logika Shelly Script segítségével.
• LED visszajelzés és vezérlőgomb: állapotjelzések; AP/Bluetooth/Zigbee módok gyors elérése gombnyomásokkal.

Műszaki specifikációk

• Eszköznév/modell: Shelly EM Mini Gen4 / S4EM-001PXCEU16
• Méretek/tömeg: 29 × 34 × 16 mm; 13 g
• Szerelés: falikonzol; csavaros sorkapcsok max. 0,4 Nm
• Vezeték keresztmetszet/blankolás: 0,2–2,5 mm²; 6–7 mm
• Burkolat: műanyag; szín: fehér
• Üzemi hőmérséklet/páratartalom: −20…40 °C; 30–70% RH
• Max. üzemi magasság: 2000 m
• Tápellátás: 110–240 V~; fogyasztás: < 1 W
• Külső védelem: B vagy C kioldási karakterisztika; max. 16 A névleges áram; min. 6 kA megszakítóképesség; energialimit osztály 3
• Mérési tartományok: Voltmérő 110–240 V~ (±1%); Ampermérő 0–16 A (±1%)
• Mért mennyiségek: aktív teljesítmény; aktív energia
• Max. mérési értékek: Umax 240 V~; Imax 16 A; Pmax 3840 W
• Adattárolás: legalább 10 nap 1 perces felbontással
• Adatexport: CSV (PQ), JSON (RPC)
• MCU: ESP-Shelly-C68F; Flash: 8 MB
• Wi-Fi: 802.11 b/g/n/ax; 2412–2472 MHz; EIRP < 20 dBm; hatótáv kb. 30 m (beltér), 50 m (kültér, környezettől függ)
• Bluetooth: 5.0; 2402–2480 MHz; EIRP < 4 dBm; hatótáv kb. 10 m (beltér), 30 m (kültér)
• Zigbee: IEEE 802.15.4; 2400–2483,5 MHz; EIRP < 20 dBm; hatótáv kb. 100 m (beltér), 300 m (kültér)
• Bemenetek: 2× sorkapocs (L, N)
• Kimenetek: 2× terheléskimenet (O, belsőleg áthidalt)
• Felhasználói interfész: 1× vezérlőgomb; 1× egyszínű LED
• Firmware képességek: 20 ütemezés; 20 webhook (5 URL/hook); MQTT; UDP; fejlett ütemezések; KVS; szkriptek
• Anyagmegfelelőség: EU megfelelőségi nyilatkozat elérhető
