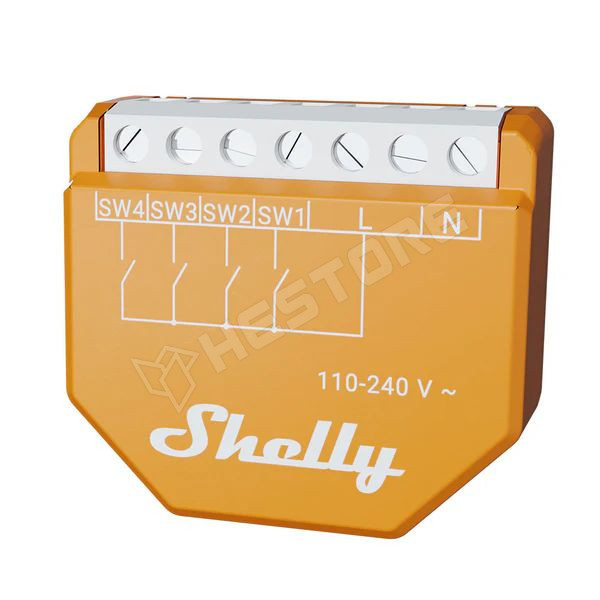

A Shelly Wave i4 okosmodulban nincs relé, de akár 4 db kapcsoló állapotát érzékelve vezeték nélkül képes vezérelni más Shelly Wave reléket. Használják fali kapcsolóról indított jelenetek vezérlésére és vezeték nélküli kapcsolás kialakításához is. Z-Wave 800 eszköz, így szükség van a vezérléséhez egy Z-Wave hub-ra vagy USB koordinátorra. EU Long range termékverzió.

A Shelly Wave i4 okosmodul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni. Long range version

A Shelly Wave i4 okosmodul kimeneti reléket nem tartalmaz, ez az eszköz a szerelvénydobozba, a kapcsoló/nyomógomb mögé szerelve képes bemenetként szolgálni. Tehát a modul sorkapcsaira kötött hagyományos kapcsolók/nyomógombok állapotváltozását érzékeli. Megtáplálható egyenáramról 12 VDC, (külön sorkapcson) 24-48 VDC és 230VAC váltóáramú feszültségekről, a kimeneti sorkapcsok között pedig száraz kontaktussal rendlekezik a vezérlés. A modul túlmelegedés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is.

Párosítás:

A modul rendelkezik egy "S" gombbal, ami egy funkciógomb.
A párosítás, eltávolítás illetve gyári visszaállítás során ezzel a gombbal tudjuk elindítani a folyamatokat. Ezek a funkciók a táp alá helyezést követően korlátozott ideig elérhetők.

Párosítás/eltávolítás/gyári visszaállítás:

Nyomja meg és tartsa lenyomva az "S" gombot a párosításhoz, amíg az állapotjelző LED kék színre vált.
Ezután közvetlenül az "S" gomb ismételt megnyomása (min 2 másodpercig) indítja a párosítás/eltávolítás állapotot.


Z-Wave hub-ok:

A Shelly az alábbi Z-Wave hub-okkal tesztelte:

• Home Assistant
• Home Center 3
• Jeedom
• Homey

• SmartThings
• Hubitat


Termékjellemzők:

• 230V AC fázis nulla megtáplálás
• támogatja a gombkombinációkat is (gombonként 3 funkció) összesen 12 lehetőség modulonként (1x, 2x, hold down)
• közvetlenül más Z-Wave eszközök vezérlése association funkciók segítségével 8 lehetőség modulonként (1x, hold down)
• ideális kiegészítője a Shelly Wall Switch kapcsolócsalás (1-2-4 nyomógombos verziók)
• egyéb 230VAC bemeneti állapotok érzékelésére vagy fázis figyelésre is alkalmas lehet



Specifikációk:

• Bemenet: fázist vár az "i" bemeneti sorkapcsokra
• Tápfeszültség: 230 VAC
• Alacsony készenléti fogyasztás: 0,3 W.
• Kommunikációs protokoll: Z-Wave 800
• Z-Wave frekvencia (Mesh): 868.4 MHz (EU)
• LR módban: 864.0 MHz
• Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
• SmartStart: IGEN
• S2 titkosítás: IGEN
• Vezeték nélküli firmware frissítés (OTA): IGEN
• Működési hőmérséklet: -20 - +40 °C
• Méret: 37 x 42 x 16 mm
• Súly: 37g

Szerelhetősége:

• A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
• DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható

A Shelly Wave i4-nek szüksége van a működéséhez egy állandó 110-240V AC tápfeszültségre.

A négy kapcsoló-bemenetén ugyanezen feszültséget várja, és

• érzékeli, hogy az adott kapcsoló ki/be van-e kapcsolva,
• vagy ha nem kapcsolóhoz használjuk, érzékeli, hogy az adott áramkörben van-e áram.

A Wave i4 kompatibilis a Shelly új villanykapcsoló családjának négy gombos "jelenet-vezérlő" kapcsolójával, ennek hátuljába bepattintva egyszerűen létrehozhatunk más eszközök (akár csoportos, vagy jelenet alapú) vezérlésére parancsokat a Shelly rendszerében.

(A négy gombos fali kapcsoló nem a Shelly Wave i4 tartozéka, hanem külön rendelhető termék.)

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
