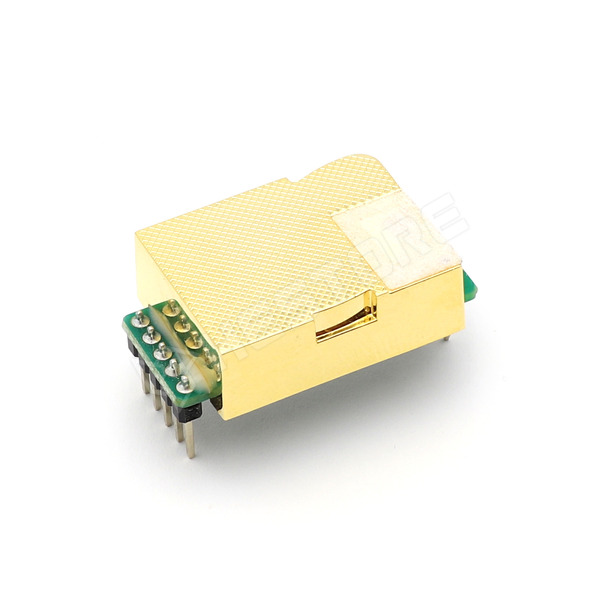

Az MH-Z19C szén-dioxid gázérzékelő egy általános célú, intelligens, kisméretű szenzor, amely NDIR (nem diszperzív infravörös) elven detektálja a levegőben lévő CO₂-t.
Beépített hőmérséklet-kompenzációt tartalmaz, soros és PWM kimenettel rendelkezik, könnyen használható.


Termékparaméterek
• érzékelt gáz: szén-dioxid (CO₂)
• tápfeszültség: DC 5,0 V ± 0,1 V
• átlagos áramfelvétel: < 40 mA (@5 V)
• csúcsponti áramfelvétel: ≤ 125 mA (@5 V)
• interfészszint: 3,3 V (5 V-kompatibilis)
• mérési tartomány: 400–5000 ppm
• kimeneti jel: UART (TTL 3,3 V)
• bemelegedési idő: 1 perc
• válaszidő: T90 < 120 s
• üzemi hőmérséklet: –10…+50 °C
• üzemi páratartalom: 0–95% RH (kondenzáció nélkül)

Lábkiosztás
• Vin – tápfeszültség +
• GND – föld
• PWM – PWM kimenet
• Hd – kalibráló bemenet (nullakalibráció; 7 mp-nél hosszabb alacsony szinttel aktiválható)
• Rx – UART RX (TTL adatbemenet)
• Tx – UART TX (TTL adatkiemenet)

PWM kimenet működése
(példa: 400–2000 ppm mérési tartomány esetén)
• CO₂ koncentráció tartomány: 400–2000 ppm
• periódusidő: 1004 ms ± 5%
• ciklus elején magas szint: 2 ms (elméleti érték)
• központi periódus: 1000 ms ± 5%
• ciklus végén alacsony szint: 2 ms (elméleti érték)
Koncentráció számítási képlete PWM alapján:
  Cppm = 2000 × (TH – 2 ms) / (TH + TL – 4 ms)
ahol:
• Cppm – számított CO₂-koncentráció (ppm)
• TH – a magas szint időtartama a perióduson belül
• TL – az alacsony szint időtartama a perióduson belül
