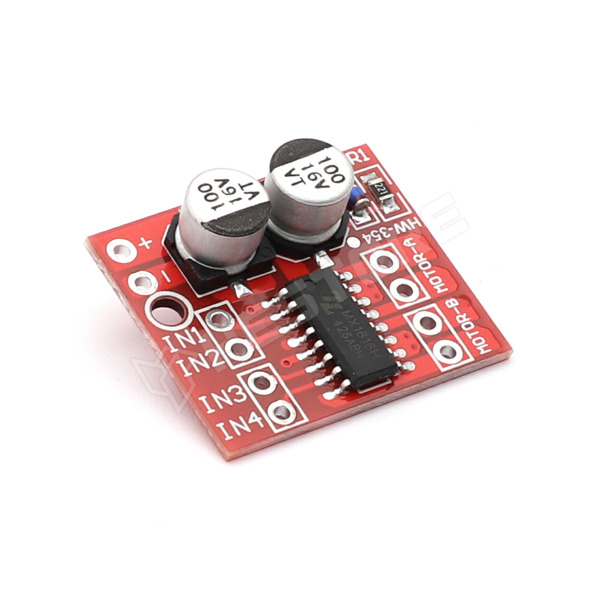

MX1616 alapú egyenáramú motorvezérlő kártya lehetővé teszi a felhasználók számára, hogy külső áramforrást csatlakoztassanak egy nagyobb áramot igénylő egyenáramú motorokhoz. Csatlakoztasson egy külső áramforrást 10 VDC-ig, legfeljebb 2.5A áramerősséggel. A beépített IC két H-hidat tartalmaz, amelyek lehetővé teszik két független egyenáramú motor vagy egy 2 fázisú, 4 vezetékes motor vezérlését. A beépített MOS kapcsolóknak és a hővédelmet biztosító kialakításnak köszönhetően könnyedén csatlakoztathatja a legtöbb mikrovezérlő kártyához, mint például az Arduino 5 V-os tápvezetékek és PWM I/O-k használatával. Nagy áramerősségének köszönhetően ezt a modult számos alkalmazáshoz használhatja. Ha szükséges, van még egy 2.4 mm-es rögzítőlyuk is.

Ennek a modulnak a telepítése is egyszerű. Két tápvezeték (a „+” és „-” jelöléssel) a teljes modul táplálására szolgál, 4 jelbemenet és 4 motorkimenet (IN1 és IN2 vezérlő MOTOR A; IN3 és IN4 vezérlő MOTOR B).

Üzemi feszültség: 2...10V
Jel bemeneti feszültség: 1.8...7V
Üzemi áram: 1.5A
Maximális áramerősség: 2.5A
Üresjárati áram: < 0.1uA
Méretek: 24.7 x 21 x 7 mm
Rögzítési furat átmérője: 2.4 mm
Hőmérséklet: -40...80°C
