REL-COMP-12V-4CH

Name: REL-COMP-12V-4CH
Brand: HESTORE
SKU: 100.463.59
Availability: InStock

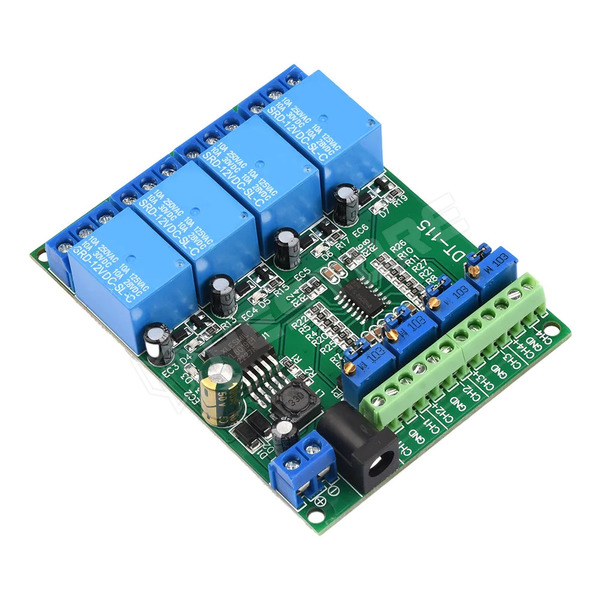

Feszültség komparátor relé modul, 12V, 4 csatorna, LM339

Összefoglaló, rendeltetés

Négycsatornás feszültség komparátor relé modul feszültségszintek figyelésére és kapcsolására szolgál, állítható referenciafeszültséggel és hiszterézissel. Támogatja a nem-invertáló, invertáló és differenciál üzemmódokat; csavaros szorítókkal csatlakozik, 12V DC tápellátással maximum 10A, 250V AC vagy 30V DC terhelést kapcsol.

A modulon lévő potméterek a tápfeszültségre kötött feszültségosztók, amelyekkel csatornánként egy egyedi referenciafeszültség állítható be. Ez a Vref a tüskesor középső lábára van kivezetve. A tüskesor szélső lábai a két (IN+, IN-) bemenetre vannak huzalozva (ábra). Jumper segítségével a beállított referencia feszültséget a kívánt bemenetre kapcsolhatja, így 3 féle alkalmazás valósítható meg:

Nem-invertáló komparátor
Funkció1 (Vref az IN- bemenetre jumperelve):
-Amikor az IN+ bemenetre adott feszültség meghaladja a beállított komparálási értéket (Vref, potméterrel állítható) a relé bekapcsol.

Differenciál komparátor
Funkció2 (Vref nincs használva, nincs jumper):
-Ha az IN+ bemenetre adott feszültség magasabb mint az IN-, akkor a relé bekapcsol.

Invertáló komparátor
Funkció3 (Vref az IN+ bemenetre jumperelve):
-Amikor az IN- bemenetre adott feszültség meghaladja a beállított komparálási értéket (Vref, potméterrel állítható) a relé kikapcsol.

Hiszterézis: kb. 30mV

Bemenet:
- IN- : invertáló bemenet
- GND
- IN+ : nem-invertáló bemenet

Csatlakozó típusa	csavaros szorítók
Csatornák száma	4
Tápfeszültség	12V DC
Átkapcsolási feszültség	max. 250V AC, max. 30V DC
Átkapcsolási áram	10A
Relé kimenet	NC-COM-NO
Táp csatlakozó	csavaros szorítók, 5.5 x 2.1mm

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)

Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/

Cikkszám: 100.463.59

Kedvencekhez adom

Mennyiség (db):

Egységár ÁFA nélkül

1+	11 266 Ft
5+	10 637 Ft
10+	10 434 Ft
20+	10 242 Ft
50+	9 964 Ft
