REL-COMP-12V-1CH

Name: REL-COMP-12V-1CH
Brand: HESTORE
SKU: 100.460.54
Availability: InStock

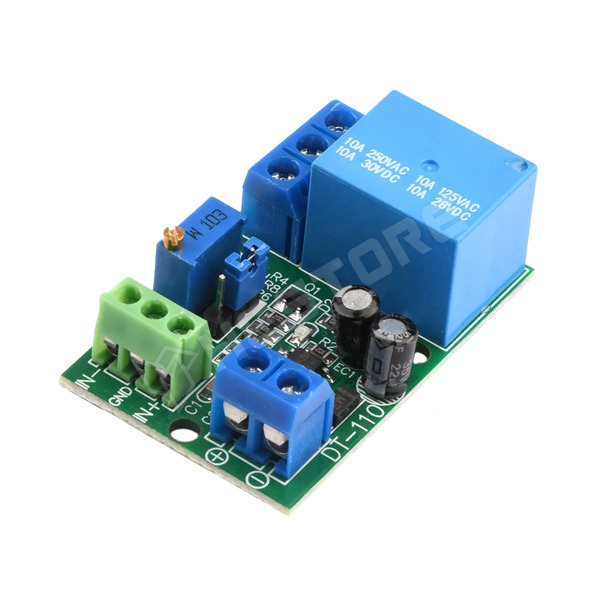

Feszültség komparátor relé modul, 12V, 1 csatorna, LM393

Összefoglaló, rendeltetés

A feszültség komparátor relé modul feszültségszintek összehasonlításával vezérel egy relét, ideális automatizálási feladatokhoz. Potméterrel állítható referenciafeszültséggel és háromféle komparátor üzemmóddal (nem-invertáló, invertáló, differenciál) rendelkezik. Egy csatornás kimenete csavaros szorítókkal csatlakozik, 12V DC tápfeszültséggel működik, és 10A / 250V AC vagy 30V DC terhelést kapcsol.

Figyelem!
- A bemeneti feszültségek (IN+, IN-) nem haladhatják meg a 10V-ot (12V-2V) Ezért nem köthető direktben a tápfeszültség egyik bemenetre sem!
- Működés közben a jumpert ne húzza le, ne módosítsa

A modulon lévő potméter egy a tápfeszültségre kötött feszültségosztó, amellyel egy egyedi referenciafeszültség állítható be. Ez a Vref a tüskesor középső lábára van kivezetve. A tüskesor szélső lábai a két (IN+, IN-) bemenetre vannak huzalozva (ábra). Jumper segítségével a beállított referencia feszültséget a kívánt bemenetre kapcsolhatja, így 3 féle alkalmazás valósítható meg:

Nem-invertáló komparátor
Funkció1 (Vref az IN- bemenetre jumperelve):
-Amikor az IN+ bemenetre adott feszültség meghaladja a beállított komparálási értéket (Vref, potméterrel állítható) a relé bekapcsol.

Differenciál komparátor
Funkció2 (Vref nincs használva, nincs jumper):
-Ha az IN+ bemenetre adott feszültség magasabb mint az IN-, akkor a relé bekapcsol.

Invertáló komparátor
Funkció3 (Vref az IN+ bemenetre jumperelve):
-Amikor az IN- bemenetre adott feszültség meghaladja a beállított komparálási értéket (Vref, potméterrel állítható) a relé kikapcsol.

Hiszterézis: kb. 30mV

Bemenet:
- IN- : invertáló bemenet
- GND
- IN+ : nem-invertáló bemenet

Csatlakozó típusa	csavaros szorítók
Csatornák száma	1
Tápfeszültség	12V DC
Méretek	45 x 30 x 17mm
Átkapcsolási feszültség	max. 250V AC, max. 30V DC
Átkapcsolási áram	10A
Relé kimenet	NC-COM-NO

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)

Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/

Cikkszám: 100.460.54

Kedvencekhez adom

Mennyiség (db):

Egységár ÁFA nélkül

1+	2 932 Ft
5+	2 645 Ft
10+	2 579 Ft
20+	2 523 Ft
50+	2 450 Ft
