MAX4466-M

Elektret mikrofon erősítő modul, 20Hz...20kHz, 2.4...5V DC
Cikkszám: 100.448.77
Mennyiség (db):

Egységár ÁFA nélkül
1+ 650 Ft
5+ 482 Ft
10+ 455 Ft
20+ 438 Ft
50+ 421 Ft
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül. Módosításához kattintson a fejléc ikonjára.

Elérhetőség Menny.
Raktáron > 75
10-15 munkanap > 10000

Kérdése van?

Írjon nekünk most!

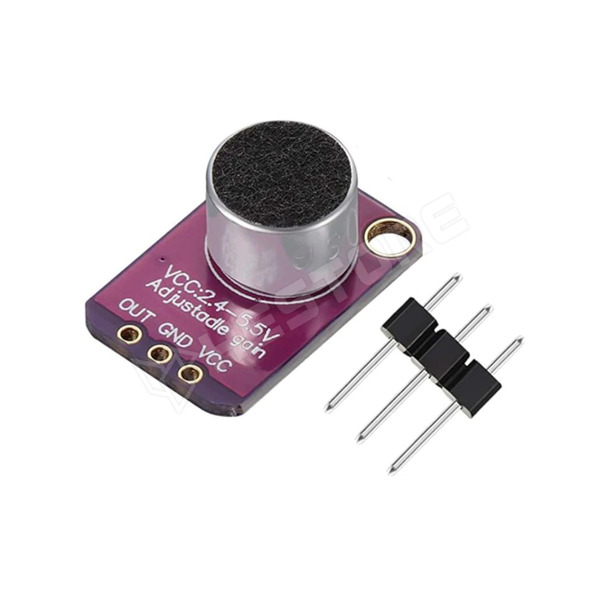

MAX4466-M / Elektret mikrofon erősítő modul, 20Hz...20kHz, 2.4...5V DC
Adjon fület projektjének ezzel a jól megtervezett elektret mikrofonerősítővel. Ez a teljesen összeszerelt és tesztelt panel 20Hz...20KHz-es elektret mikrofonnal van felszerelve. Az erősítés feladatát egy Maxim MAX4466 látja el, egy kifejezetten erre a feladatra tervezett op-amp. Az erősítő kiváló tápzajszűréssel rendelkezik, így nagyon jól szól, és közel sem olyan zajos, mint a többi, általunk kipróbált mikrofonerősítő! A hátoldalon található egy kis trimmer potenciométer az erősítés 25x és 125x közötti beállításához. Ez kb. 200mVpp, ami jó ahhoz, hogy olyasmihez csatlakoztassa, ami "vonalszintű" bemenetet vár el levágás nélkül, vagy legfeljebb 1Vpp, ami ideális mikrokontroller ADC-ről való olvasáshoz. A kimenet rail-to-rail, így ha a hangok felerősödnek, a kimenet akár 5Vpp-re is emelkedhet!

A kimenet egyenáramú előfeszítése VCC/2 lesz, így amikor teljesen csendes, a feszültség állandó VCC/2 volt (egyenáramú). Ha az Ön által használt audioberendezés váltóáramú hangot igényel, helyezzen egy 100 uF-os kondenzátort a kimeneti érintkező és az eszköz bemenete közé. Ha olyan hangerősítőhöz csatlakozik, amely differenciál bemenettel rendelkezik, vagy amely lecsatoló kondenzátorokat tartalmaz, nincs szükség 100 uF-os kondenzátorra. A kimeneti érintkezőt nem hangszórók, hanem a legkisebb fülhallgató meghajtására tervezték. Szüksége lesz egy hangerősítőre (például 3,7 W-os sztereó erősítőre), ha az erősítőt közvetlenül hangszórókhoz szeretné csatlakoztatni. Ha mikrokontroller tűjéhez csatlakozik, nincs szüksége erősítőre vagy leválasztó kondenzátorra – csatlakoztassa az OUT érintkezőt közvetlenül a mikrokontroller ADC érintkezőjéhez. Hangreaktív projektekhez javasoljuk egy FFT illesztőprogram-könyvtár használatát, amely képes átvenni a hangbemenetet és "lefordítani" azt frekvenciákra.
Tápfeszültség 2.4...5V DC
