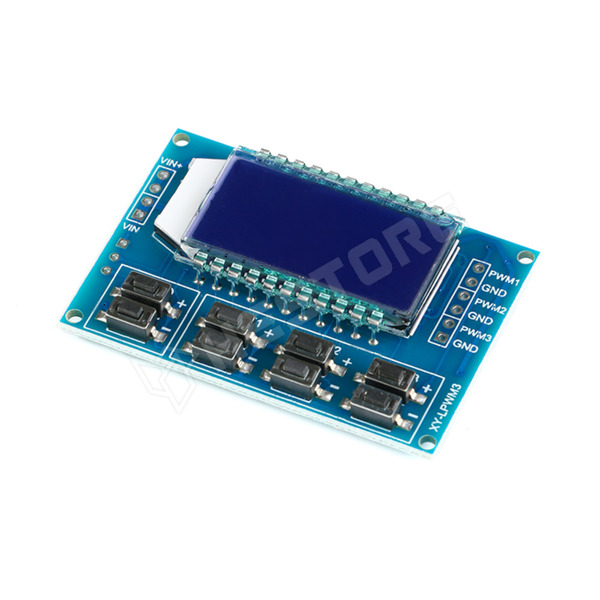

XY-LPWM3
PWM impulzus és frekvencia generátor modul LCD kijelzővel, 1Hz-150KHz, 3.3V-30V, 3 csatorna
Cikkszám: 100.444.90
Mennyiség (db):
Egységár ÁFA nélkül
1+ |
1 821 Ft |
5+ |
1 624 Ft |
10+ |
1 578 Ft |
20+ |
1 541 Ft |
50+ |
1 494 Ft |
* A megjelenített ár az
egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül.
Módosításához kattintson a fejléc
ikonjára.
Elérhetőség |
Menny. |
Raktáron |
> 20 |
10-15 munkanap |
> 10000 |
- 3 csatornás PWM kimenet,
- 5…30mA jelterhelhetőség,
- tápfeszültséggel megegyező PWM amplitúdó,
- széles frekvencia tartomány,
- a kitöltési tényező függetlenül, valós időben állítható
- áramkimaradás után minden beállítási paraméter elmentésre kerül
A frekvencia kijelzés négy tartományra van osztva, automatikus kapcsolással:
1. XXX: az értéktartomány 1Hz…999Hz,
2. X. XX: az értéktartomány 1.00Khz…9.99Khz,
3. XX. X: az értéktartomány 10.0KHz…99.9KHz,
4. X.X.X: az értéktartomány 1KHz…150KHz
Példák a kijelzőn látható frekvencia értékekre:
100: 100Hz,
1.01: 1.01KHz,
54.1: 54.1KHz,
1.2.4: 124KHz.
A modul 8 független gombbal rendelkezik, amelyek a frekvencia és a kitöltési tényező beállítására szolgálnak. Támogatja a rövid megnyomást (egy egység növeléséhez vagy csökkentéséhez) és hosszú megnyomását (gyors növeléséhez vagy csökkentéséhez). A beállítás után a paraméterek automatikusan mentésre kerülnek, és áramkimaradás esetén sem vesznek el.
A 3 csatorna kitöltési tényező gombja egyszerre megnyomható és valós időben állítható. Az LCD kijelzőn az utoljára beállított csatorna paraméterei olvashatók valós időben.
TTL szintű kommunikáció: a frekvenciamérőt egychipes TTL szintű kommunikációval tervezték, a kommunikációs szabvány 9600 bps.
Gyártói jelölés |
XY-LPWM3 |
Tápfeszültség |
3.3...30V DC |
Kimenetek száma |
3 |
PWM frekvencia |
1Hz...150kHz |
