HC-SR04-CTRLBOARD

Name: HC-SR04-CTRLBOARD
Brand: HESTORE
SKU: 100.421.11
Availability: InStock

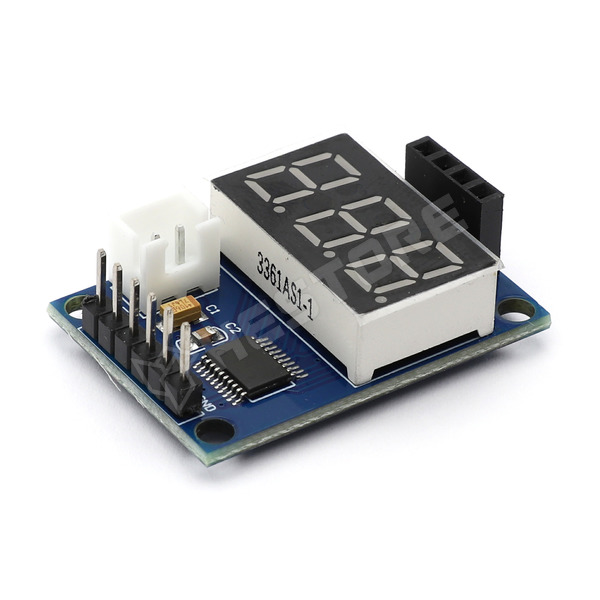

Vezérlő modul kijelzővel, ultrahangos távolságmérő modulhoz (HC-SR04)

Összefoglaló, rendeltetés

HC-SR04 ultrahangos távolságmérő modulhoz tervezett vezérlő kijelző, mely 3-400 cm tartományban, centiméter pontossággal jeleníti meg a mért távolságot. Az 5V tápfeszültséggel működő egység soros porton keresztül kommunikál, STM8S103 vezérlő IC-vel.

Műszaki tulajdonságok:

Tápfeszültség: 5V DC
Méréstartomány: 3...400cm
Kommunikáció: UART
Vezérlő IC: STM8S103 vagy azzal kompatibilis
Kijelzés mértékegysége: cm
Kijelzés felbontása: 1cm
Kijelző: 3 digit, 7 szegmenses LED, piros
Méretek: 35 x 24.5mm
Csatlakozók:
- 4p hüvelysor (2.54mm)- HC-SR04
- 6p tüskesor (2.54mm)- táp és UART
- 2p JST-XH 2.5mm -külön tápcsatlakozó

Pinout:
Tápellátás és kommunikáció:

VCC (+5V)
TX (adatkimenet)
RX (nem szükséges)
DIO / NRST (programozáshoz)
CLK / SWIM (programozáshoz)
GND

HCSR-04 tüskesor aljzat:

GND
ECHO
TRIG
VCC

Kommunikációs beállítások:

Soros kommunikáció: UART
Baud rate: 9600 / 8N1
Jelszint: 5V
Adatküldés: automatikus, folyamatos
Frissítési gyakoriság: 1Hz
Üzenet: ASCII "D:123 cm\r\n"

Tápfeszültség	5V
Interfész	Soros port
Méretek	24 x 35mm
Méréstartomány	3...400cm
Vezérlő IC	STM8S103

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet)

Kereskedelmi név: HESTORE Hungary Kft
Postai cím: 1163. Budapest, Cziráki utca 26-32
Elektronikus cím: https://www.hestore.hu/

Cikkszám: 100.421.11

Kedvencekhez adom

Mennyiség (db):

Egységár ÁFA nélkül

1+	964 Ft
5+	757 Ft
10+	723 Ft
20+	700 Ft
50+	675 Ft
