Joystick-Shield-UNO

Joystick-al és vezérlő gombokkal ellátott feltét panel, Arduino Uno-hoz
Cikkszám: 100.416.73
Mennyiség (db):

Egységár ÁFA nélkül
1+ 1 120 Ft
5+ 941 Ft
10+ 906 Ft
20+ 881 Ft
50+ 852 Ft
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül. Módosításához kattintson a fejléc ikonjára.

Elérhetőség Menny.
Raktáron > 5
10-15 munkanap > 2000

Kérdése van?

Írjon nekünk most!

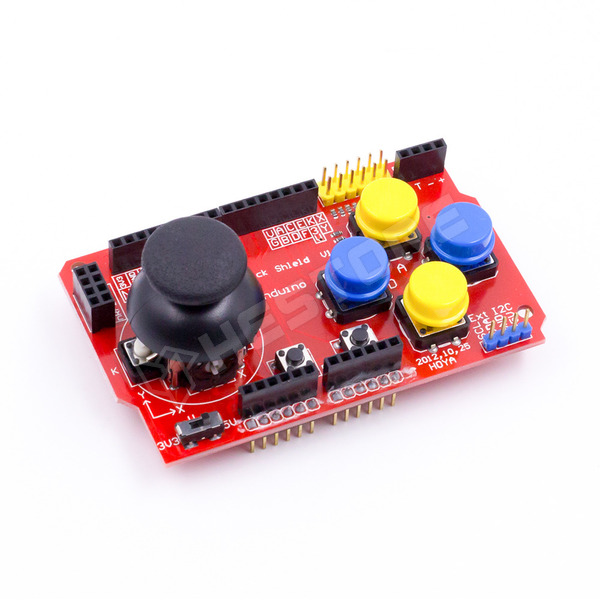

Joystick-Shield-UNO / Joystick-al és vezérlő gombokkal ellátott feltét panel, Arduino Uno-hoz
Ez a feltétmodul tartalmaz egy darab 2-tengelyes joystick-ot, 4db nagy és 2db kis gombot, valamint számos csatlakozási pontot a kiegészítő egységek csatlakoztatásához.

Legfontosabb jellemzők:
Joystick X és Y irányú fokozatmentes mozgása
4db nagyméretű gomb műanyag sapkával (vegyes színekben)
2db kisméretű gomb
Soros/bluetooth interface
I2C interface
nRF24L01 interface
Nokia 5110 LCD interface
Választó kapcsoló (3.3V / 5V)


Lábkiosztás:
Joystick csatlakozások:
JOY-X: Joystatic x-tengely - A0
JOY-Y: Joystatic y tengely - A1
JOY-K: Joystick nyomógomb - D8

Tápellátás beállítása:
Állítsa a csatlakoztatni kívánt kiegészítő eszköz tápigényének megfelelően

Gombok:
BT-A: D2
BT-B: D3
BT-C: D4
BT-D: D5
BT-E: D6
BT-F: D7

Bluetooth:
4-es tüskesort tartalmaz a Bluetooth-hoz való csatlakozáshoz

I2C:
Ki vannak vezetve az SDA (A4) és az SCL (A5)

nRF24L01:
NRF: ennek a modulnak 8 kivezetése van.
CE: D9
CSN: D10
SCK: D13-hoz
MOSI: D11-hez
MISO: D12-hez
IRQ: NC
GND: GND
VCC: 3.3V

Nokia 5110 LCD:
D9 - D13

Az nRF24L01 és a Nokia 5110 LCD egyszerre nem használhatóak, mert néhány lábuk ugyan oda van kivezetve!
