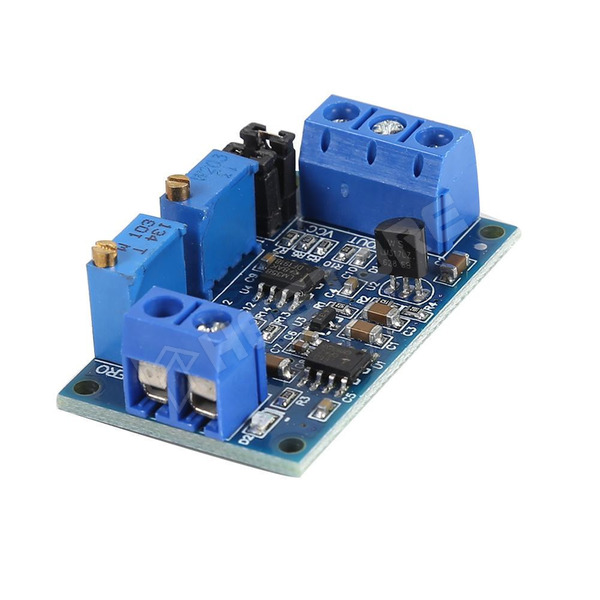

HW-685
Áram-feszültség átalakító modul 4-20mACikkszám: 100.416.23
Mennyiség (db):
Egységár ÁFA nélkül
| 1+ | 692 Ft |
|---|---|
| 5+ | 539 Ft |
| 10+ | 513 Ft |
| 20+ | 495 Ft |
| 50+ | 477 Ft |
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül.
Módosításához kattintson a fejléc
ikonjára.
ikonjára.| Elérhetőség | Menny. |
|---|---|
| Raktáron | > 5 |
| 10-15 munkanap | > 2000 |
Kérdése van?
Írjon nekünk most!
Tápfeszülség: DC 5-12V
Áram bemenet: 4-20mA
Feszültség kimenet: 0-3,3V 0-5V 0-10V (beállítás függő)
Használat:
1, Csatlakoztassa a tápfeszültséget (DC 5-12V)
2, A tápfeszültség csatlakoztatása után a D2 LED-nek világítania kell, hogy ha nem világít, ellenőrizze a helyes polaritású bekötést. Az áramkör rendelkezik polaritásvédelemmel.
3, A bemenetre csatlakoztassa a minimális szintű jelet (4mA), állítsa a ZERO potenciométert úgy, hogy a VOUT kimeneten 0,0V-ot mérjen (vagy a kívánt kimeneti minimális feszültséget)
4, A bemenetre csatlakoztassa a maximális szintű jelet (20mA), állítsa a RANGE potenciométert úgy, hogy a VOUT kimeneten a kívánt maximális feszültséget mérje (3,3V, 5V, 10V)
Jelkimenet beállítása:
0-3.3V: Jumper [_][_], "1-2" üres, "3-4" üres
0-5V: Jumper [X][_], "1-2" jumper, "3-4" üres
0-10V: Jumper [X][X], "1-2" jumper, "3-4" jumper
Áram bemenet: 4-20mA
Feszültség kimenet: 0-3,3V 0-5V 0-10V (beállítás függő)
Használat:
1, Csatlakoztassa a tápfeszültséget (DC 5-12V)
2, A tápfeszültség csatlakoztatása után a D2 LED-nek világítania kell, hogy ha nem világít, ellenőrizze a helyes polaritású bekötést. Az áramkör rendelkezik polaritásvédelemmel.
3, A bemenetre csatlakoztassa a minimális szintű jelet (4mA), állítsa a ZERO potenciométert úgy, hogy a VOUT kimeneten 0,0V-ot mérjen (vagy a kívánt kimeneti minimális feszültséget)
4, A bemenetre csatlakoztassa a maximális szintű jelet (20mA), állítsa a RANGE potenciométert úgy, hogy a VOUT kimeneten a kívánt maximális feszültséget mérje (3,3V, 5V, 10V)
Jelkimenet beállítása:
0-3.3V: Jumper [_][_], "1-2" üres, "3-4" üres
0-5V: Jumper [X][_], "1-2" jumper, "3-4" üres
0-10V: Jumper [X][X], "1-2" jumper, "3-4" jumper
