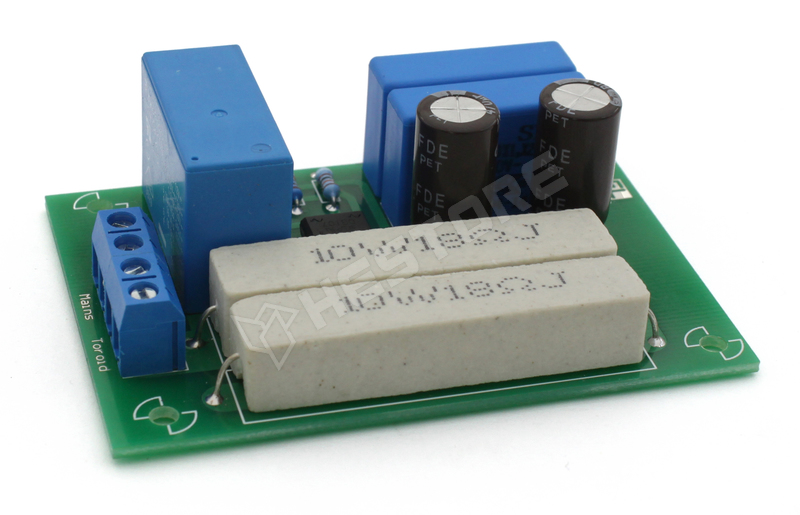

Ez az áramkör a (főleg nagyobb teljesítményű) toroid transzformátorok nagy bekapcsolási áramát csillapítja. A kapcsolás lényege, hogy bekapcsoláskor egy rövid időre ellenállásokon keresztül korlátozott árammal „előtöltjük” a transzformátort, majd mikor már kellően felmágneseződött, akkor egy relé segítségével kiiktatjuk a terhelő ellenállásokat és trafó onnan kezdve hagyományos üzemben dolgozik.

Bár az áramkör megépítés nem bonyolult, a hálózati feszültség miatt az áramkör élesztése, üzemeltetése inkább csak ilyen irányú gyakorlattal rendelkezőknek ajánlott. Az érintésvédelmi szabályok betartására fokozottan kell ügyelni, mert az áramkör egyes pontjain megjelenik a hálózati 230V!

Műszaki adatok:

• Nehézségi fok: 2
• Elkészítési idő: 10 perc
• Méretek: 77 × 54 mm
• Névleges feszültség: 230 V
• Max. teljesítmény: 1800 VA
• Forrasztási pontok: 31 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
