EM-50041 (HEKIT-041)

Aktív hangszínszabályzó
Cikkszám: 1003.1684
Mennyiség (db):

1+ 3 910 Ft
* A megjelenített ár az egyéni beállításnak megfelelően nettó (ÁFA nélküli) ár, mely már tartalmazza az esetleges egyedi kedvezményt, szállítási költség nélkül. Módosításához kattintson a fejléc ikonjára.

Elérhetőség Menny.
Raktáron > 1
1-3 munkanap > 100

Kérdése van?

Írjon nekünk most!

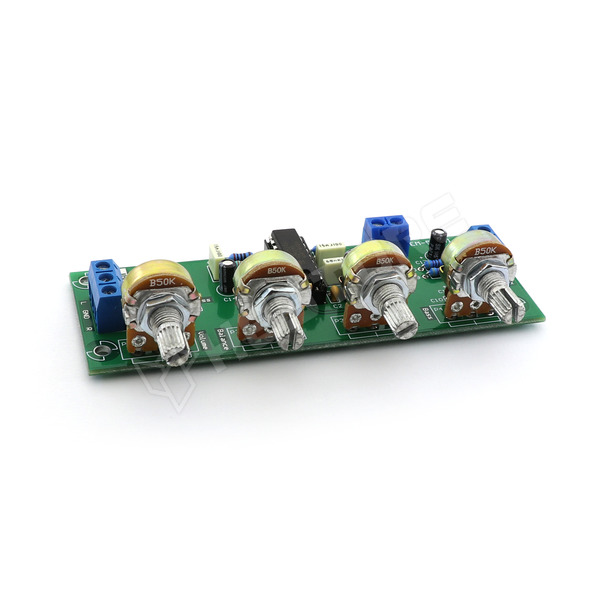

EM-50041 (HEKIT-041) / Aktív hangszínszabályzó

Ebből a KIT-ből egy TDA1524A integrált áramkörre épülő sztereó hangerő- és hangszínszabályzó építhető. A kapcsolás elektronikusan (vagyis sercegés mentesen) állítja a hangerő, a mély, a közép és a magas hangtartományok szintjét.

Az IC magas fokú integráltságának köszönhetően az áramkör viszonylag kevés kiegészítő alkatrészt tartalmaz. A panelen található egy jumper, ami akár egy előlapi kapcsolóra is kivezethető és az áramkör fiziológiai (loudness) hangerőszabályzójának ki- és bekapcsolását végzi. Mivel az alkalmazott potencióméterek mono kivitelűek és csak vezérlő jelszintet szolgáltatnak (nem megy át rajtuk audio jel), kis átalakítással akár távvezérelhető is. Mivel az alkalmazott potencióméterek mono kivitelűek és csak vezérlő jelszintet szolgáltatnak (nem megy át rajtuk audio jel), kis ügyeskedéssel távvezérelhetőre is átalakítható.

Kezdőknek és haladóknak egyaránt ajánlott.

Műszaki adatok:

  • Nehézségi fok: 2
  • Elkészítési idő:  30 perc
  • Méretek: 110 × 39 mm
  • Forrasztási pontok: 97 db
  • Tápfeszültség:  9 .. 15 V DC;
  • Áramfelvétel:  50 mA;
  • Paraméterek:
     – hangerő szabályzás: -80 .. +21,5 dB;
     – mély hangszín szab. (40Hz) -19 .. 17 dB;
     – magas hangszín szab. (16kHz) -15 .. 15 dB;
     – harmonikus torzítás:  max. 0,3%;
     – erősítés:  max. 21 dB;
     – jel-zaj viszony:   52 dB (Rbe=600 Ohm; f=20 .. 15.000 Hz);

Frekvencia menet:

Mély Magas
Frekv. Csillapítás Kiemelés Csillapítás Kiemelés
20Hz -20 dB +17 dB 0 dB 0 dB
30Hz -20 dB +17 dB 0 dB 0 dB
500Hz -15 dB +10 dB -2 dB 0 dB
1kHz -8 dB +4 dB -5 dB +1 dB
5kHz -5 dB +1 dB -10 dB +3 dB
10kHz -1 dB 0 dB -13 dB +8 dB
15kHz 0 dB 0 dB -15 dB +15 dB
20kHz 0 dB 0 dB -16 dB +16 dB

Az összeszereléshez szükséges még:

  • forrasztópáka és ón,
  • oldalcsípő fogó,
  • multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
RoHS nem
Gyártó ELMODULES
