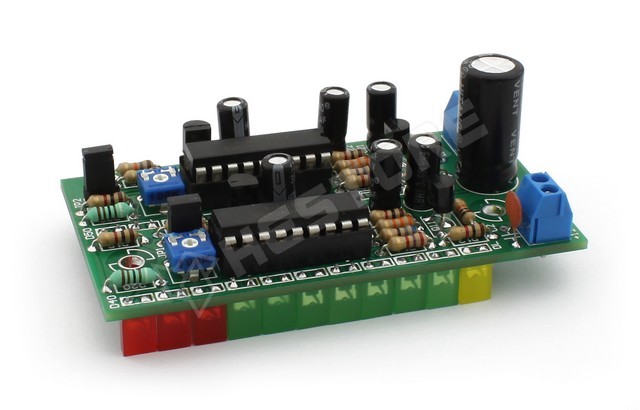

Ebből a készletből LM3915 logaritmikus LED sor vezérlővel felépített kivezérlésjelző készíthető. Az áramkör bemenetét alkotó effektív érték képző kapcsolásnak és az előosztónak köszönhetően szinte bármilyen jelforráshoz használható. A kívánt jelszint beállítása csatornánként külön potencióméterrel történik. A csatornák kijelzése 1-1 jumper segítségével „pont” és „sáv” üzemmód között váltható. A LED-eket a panel mindkét oldaláról be lehet ültetni, így demo vagy beépítetési célra egyaránt alkalmas. Kezdőknek és haladóknak egyaránt ajánlott.

Műszaki adatok

• Nehézségi fok: 2
• Elkészítési idő: 60 perc
• Méretek: 75 × 40 mm
• Tápfeszültség: 8 .. 12V
• Áramfelvétel: tipikusan max. 200 mA
• Bemeneti jelszint: 300mVp-p -tól
• Forrasztási pontok: 173 db

Az összeszereléshez szükséges még:

• forrasztópáka és ón,
• oldalcsípő fogó,
• multiméter vagy az alkatrészek szabványos érték jelölésének ismerete.
