BK-1114

Éjjeli tücsök KIT, 5V DC

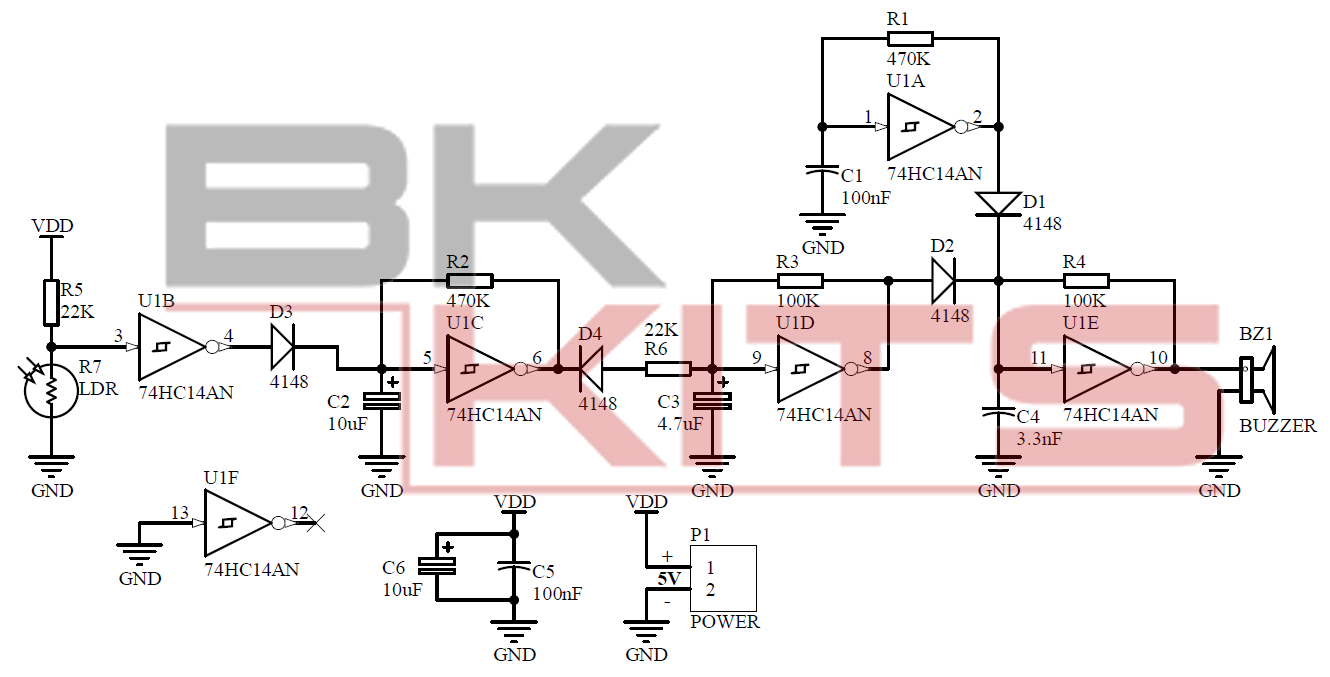

Kapcsolási rajz

Schmitt-triggeres inverterekből felépített tücsök-ciripelés hangot imitáló áramkör. A több fokozatból álló oszcillátor lánc, a tücsök hangjához hasonló változó frekvenciájú ütemesen ciripelő hangot állít elő. Az első fokozatban található fényellenállás pedig világosban letiltja az oszcillátor lánc működését.
Tápfeszültség: 5V DC
Maximum áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz!

Hozzáadás a kosárhoz (Cikkszám: 100.429.84)
1+: 628 Ft
5+: 488 Ft
10+: 466 Ft
20+: 458 Ft
50+: 452 Ft

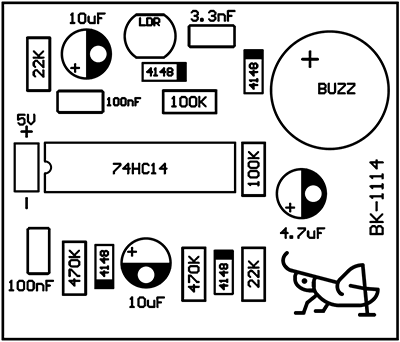

Beültetési ábra

Termékfotó

Összeszerelés lépései

1


D1 1N4148
D2 1N4148
D3 1N4148
D4 1N4148

2


R3 100K 0.25W



R4 100K 0.25W



R5 22K 0.25W



R6 22K 0.25W



R1 470K 0.25W



R2 470K 0.25W




3


U1 74HC14

4


C1 100nF (104)
C5 100nF (104)
C4 3.3nF (332)

5


R7 LDR

6


BZ1 BUZZER

7


C3 4.7uF
C2 10uF
C5 10uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

Ha a fényellenállás beültetésre került, akkor az áramkör csak sötétben kezd el ciripelni!
