BK-1207

Alkonyatkapcsolós izzó KIT, 5V DC

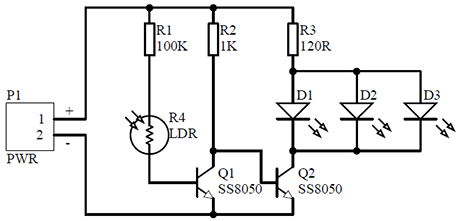

Kapcsolási rajz

Egy fényellenállásból (LDR) és tranzisztoros erősítő fokozatokból felépülő egyszerű áramkör, mely sötétben felkapcsolja a panelen található fehér LED-eket.
Tápfeszültség: 5V DC
Maximum áramfelvétel: 30mA
A készlet forrasztandó alkatrészeket tartalmaz!

Hozzáadás a kosárhoz (Cikkszám: 100.429.86)
1+: 453 Ft
5+: 297 Ft
10+: 276 Ft
20+: 266 Ft
50+: 260 Ft

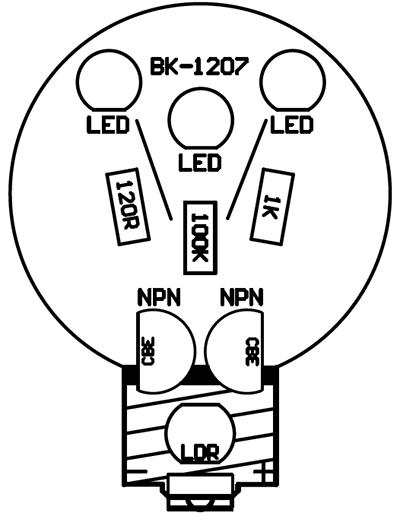

Beültetési ábra

Termékfotó

Összeszerelés lépései

1


R2 1K 0.25W



R1 100K 0.25W



R3 120R 0.25W




2


R4 LDR

3


Q1 SS8050
Q2 SS8050

4


D1 WHITE
D2 WHITE
D3 WHITE
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
