BK-1013

Szerencsekerék KIT, 5V DC

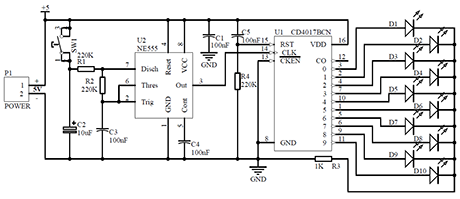

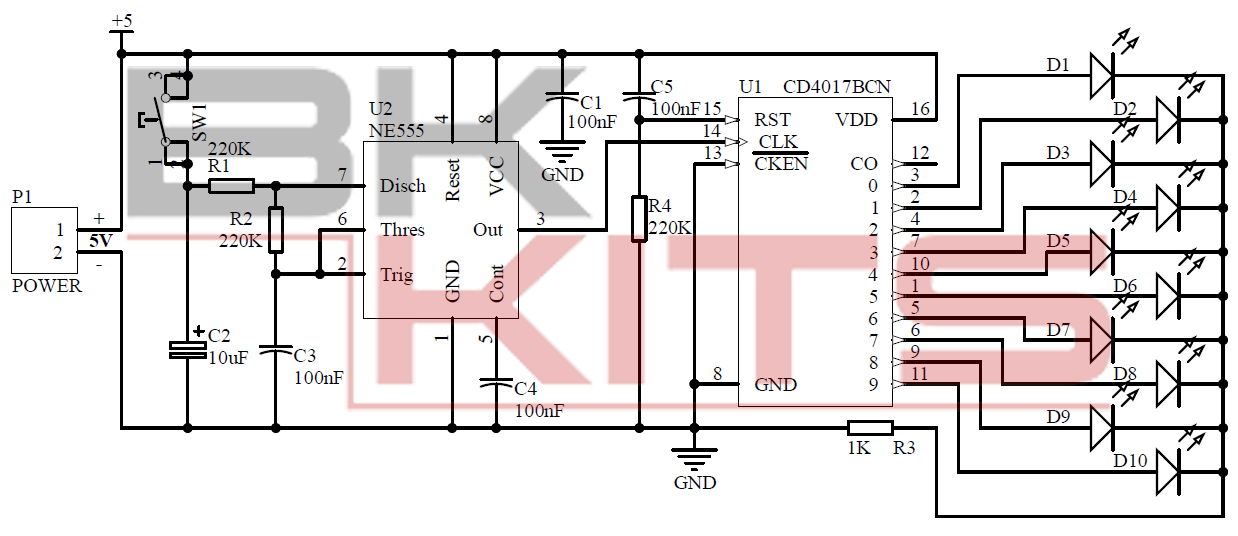

Kapcsolási rajz

Egy 555-ös időzítőből trükkösen felépített folyamatosan lassuló oszcillátor lépteti a 4017-es johnson számlálót, mely vezérli a 10 db körben elhelyezett LED-et. A nyomógomb megnyomásakor körbe-körbe fut a LED-ek fénye, majd lassulva véletlenszerűen megáll egy számon (1-10-ig).
Tápfeszültség: 5V DC
Maximum áramfelvétel: 30mA
A készlet forrasztandó alkatrészeket tartalmaz!

Hozzáadás a kosárhoz (Cikkszám: 100.429.80)
1+: 397 Ft
5+: 349 Ft
10+: 340 Ft
20+: 337 Ft
50+: 335 Ft

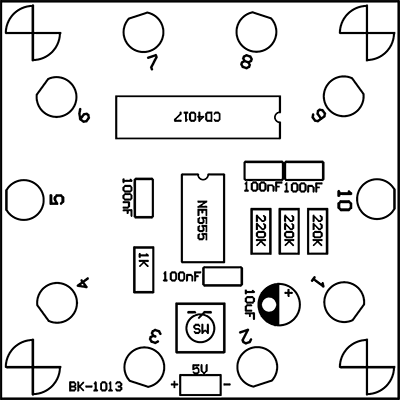

Beültetési ábra

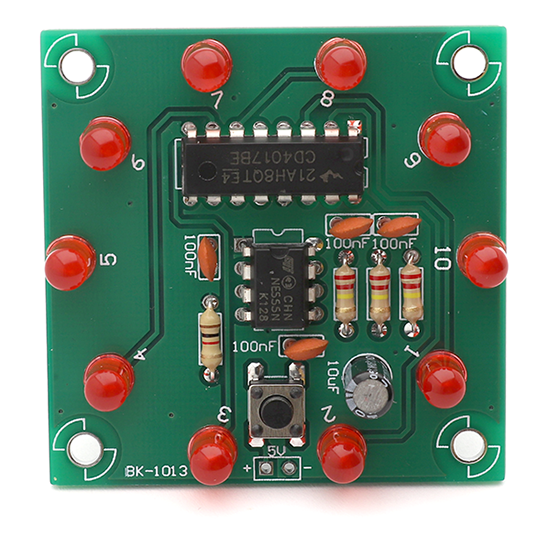

Termékfotó

Összeszerelés lépései

1


R3 1K 0.25W



R1 220K 0.25W



R2 220K 0.25W



R4 220K 0.25W




2


U1 CD4017

3


U2 NE555

4


C1 100nF (104)
C3 100nF (104)
C4 100nF (104)
C5 100nF (104)

5


SW1 TACT Switch

6


D1 RED
D9 RED
D8 RED
D7 RED
D6 RED
D5 RED
D4 RED
D3 RED
D2 RED
D10 RED

7


C2 10uF
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
