BK-0618

Érintésnélküli vezeték kereső KIT, 9VDC

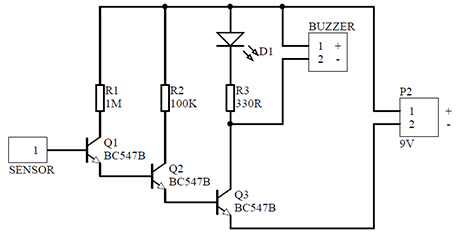

Kapcsolási rajz

Érintésmentes hálózati feszültség kereső KIT
Figyelem! Az áramkört hálózati feszültségre kötni / hozzáérinteni tilos és életveszélyes! Kizárólag falon belüli, vagy szigetelt vezetékhez használható.
Az áramkör kizárólag elvi szemléltetés céljára lett létrehozva, éles környezetben, építőipari felhasználása tilos. A termék nem minősül mérőeszköznek.
Bemeneti tápfeszültség: 9V DC
Maximális áramfelvétel: 20mA
A készlet forrasztandó alkatrészeket tartalmaz, elem nem tartozék!

Hozzáadás a kosárhoz (Cikkszám: 100.425.37)
1+: 303 Ft
5+: 255 Ft
10+: 247 Ft
20+: 244 Ft
50+: 243 Ft

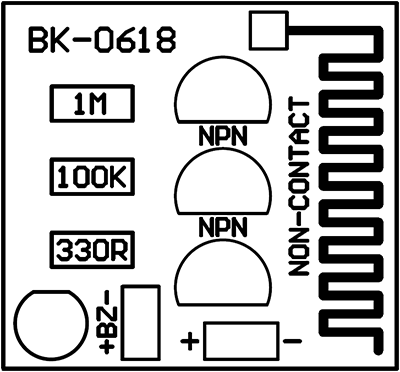

Beültetési ábra

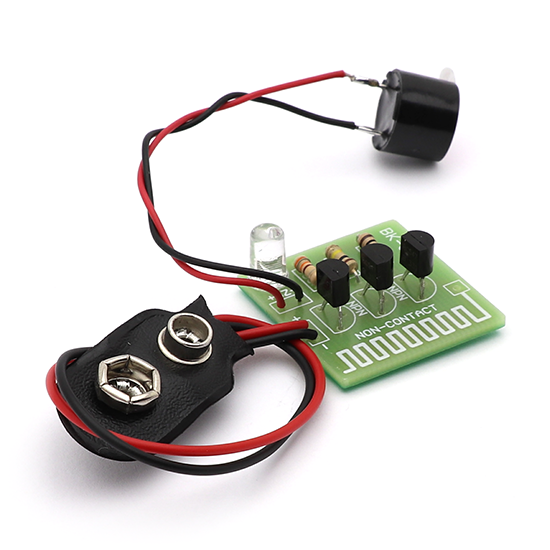

Termékfotó

Összeszerelés lépései

1


R1 1M 0,25W



R2 100K 0,25W



R3 330R 0,25W




2


Q1 NPN
Q2 NPN
Q3 NPN

3


D1 LED Red

4


B1 Buzzer
Beüzemelés, élesztés

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
